四轴加工:多面体和圆柱面体的加工


分类:四轴加工 作者:西尔普数控 人气:2985 发表时间:2017年7月12日

西尔普数控机床外加西尔普数控精密分度盘组合成四轴数控机床,可以实现较为复杂的多面体和圆柱体的多面或圆柱面上的钻孔,攻丝,铣槽,飞面,镗孔等工作。极大地减少产品装夹次数,因而提高了产品加工的精度和产品质量的一致性。也大大提高产品的加工效率。

四轴的定义:一台机床上至少有4个坐标,分别为3个直线坐标和1个旋转坐标

四轴加工特点:
(1).三轴加工机床无法加工到的或需要多次装夹才能完成的
(2).提高自由空间曲面的精度、质量和效率
(3).四轴与三轴的区别; 四轴区别与三轴多一个旋转轴,四轴坐标的确立及其代码的表示
Z轴的确定:机床主轴轴线方向或者装夹工件的工作台垂直方向为Z轴
X轴的确定:与工件安装面平行的水平面或者在水平面内选择垂直与工件的旋转轴线的方向为X轴,远离主轴轴线的方向为正方向

直线坐标X轴Y轴Z轴
旋转坐标A轴、B轴
A轴:绕X轴旋转为A轴(G代码)
B轴:绕Y轴旋转为B轴(G代码)
XYZ+A、 XYZ+B、两种形式四轴
XYZ+A 适合加工旋转类工件、车铣复合加工
XYZ+B 工作台相对较小、适合加工小产品
四轴可以实现产品除两端的装夹位置无法加工,其他的旋转面上任意表面都可以做加工,加工前我们必须对产品进行分析,确定四轴机床。

四轴优点:1.刀具得到很大改善 2.加工工序缩短装夹时间 3.无需多套夹具 4.提高表面质量 5.延长刀具寿命 6.生产集中化 7.有效提高加工效率和生产效

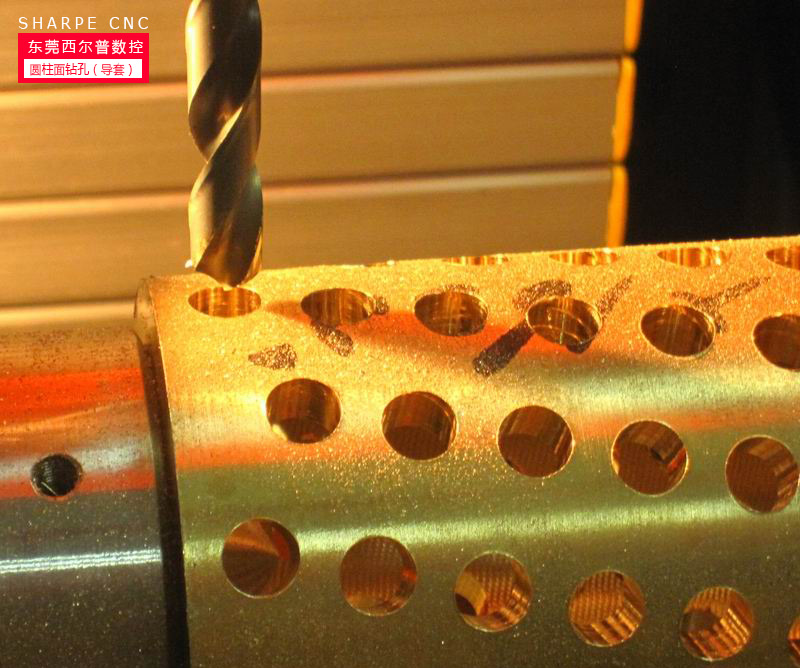

高端铜质导套的圆柱面钻孔(导套局部图)

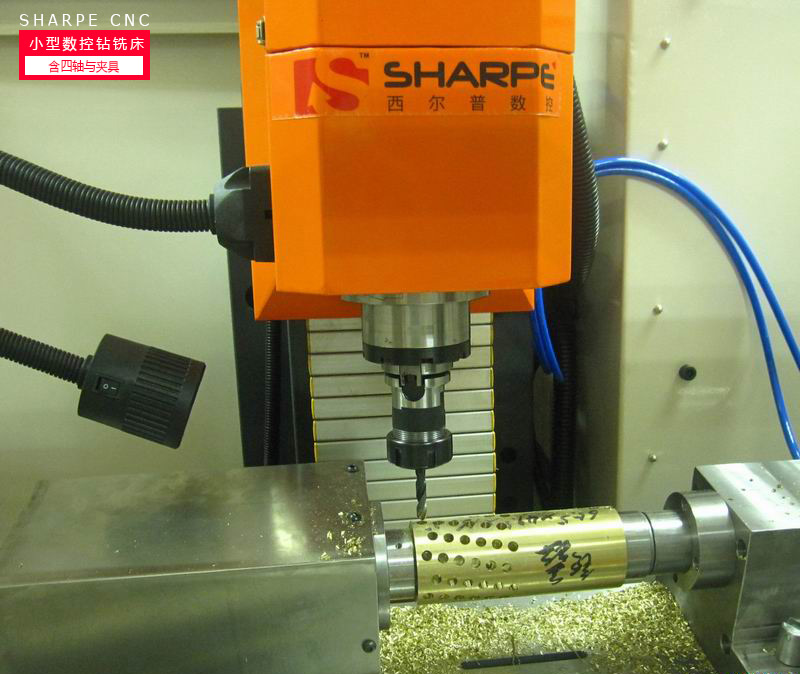

产品在西尔普小型数控钻铣床上的照片(含四轴与夹具)

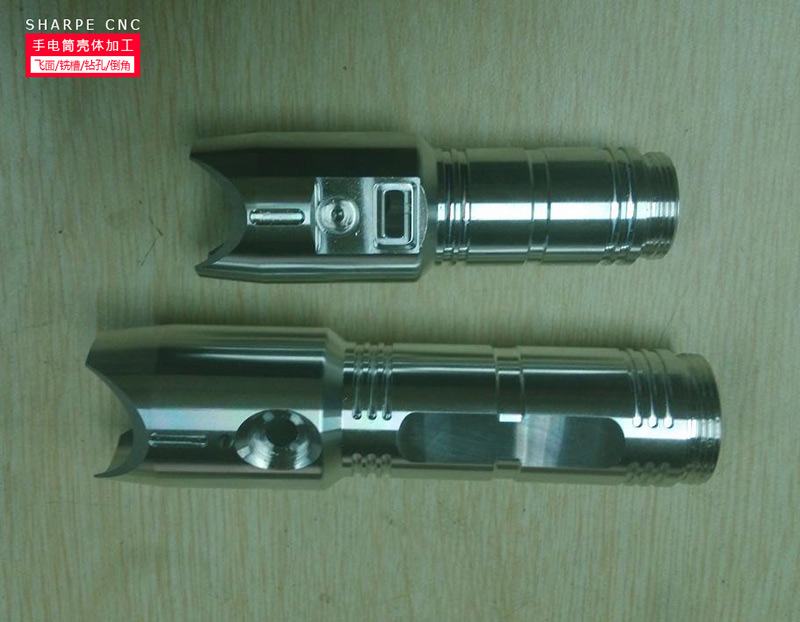

高端LED铝质手电筒壳体加工(飞面,铣槽,钻孔,倒角。。。

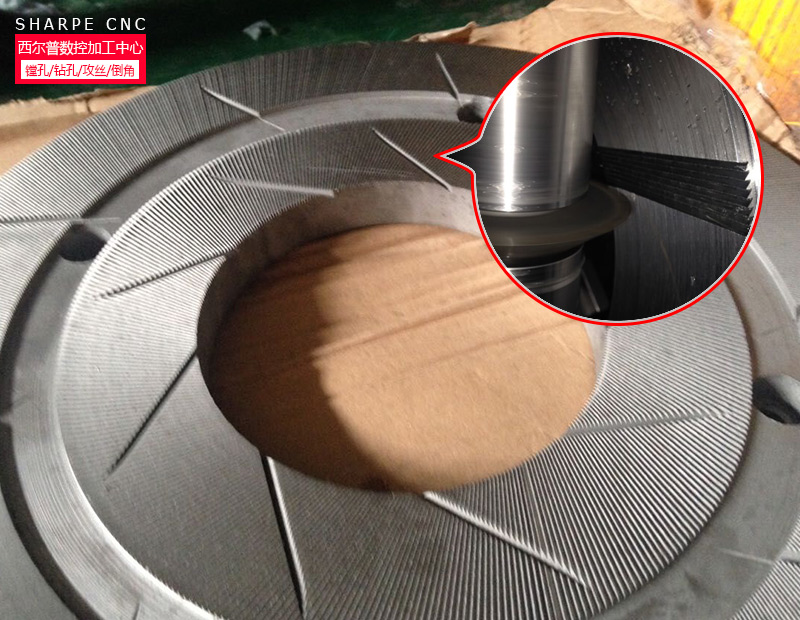

此产品需成百上千个角度铣槽。产品要求分度精准。不能有大小槽的问题。

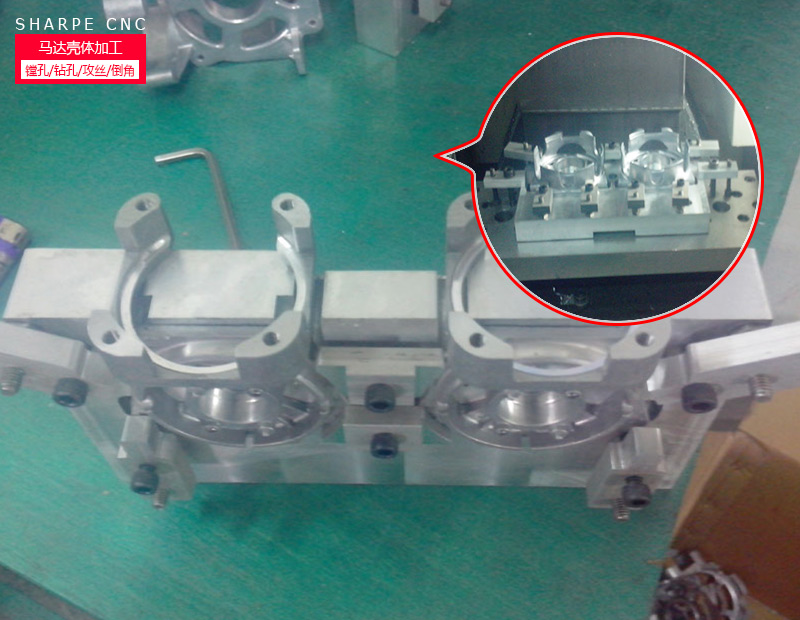

在西尔普小型加工中心SXK08L机床上的马达壳体,两个端面要镗孔,钻孔,攻丝,倒角。产品的两个面要求一定是90度。

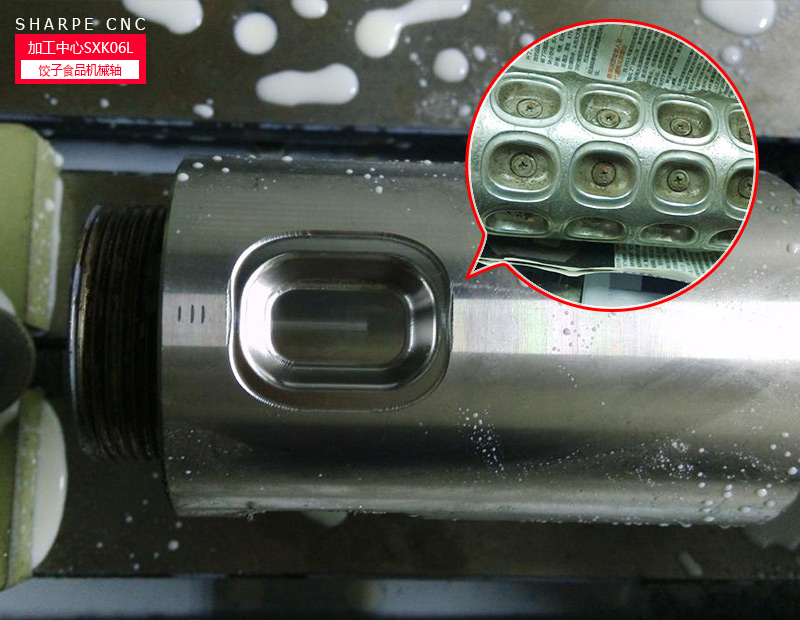

饺子食品机械轴在西尔普数控加工中心SXK06L上加工,可以对食品机械(水饺)轴的加工,圆柱螺旋槽的加工或圆柱面上的曲面加工等。
