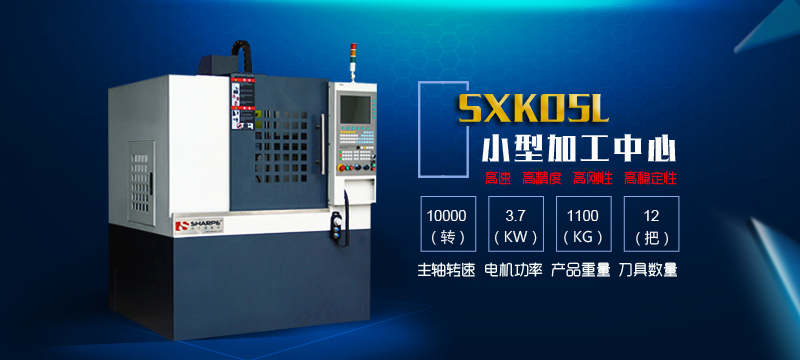

SXK05L小型加工中心：小型五金零件量产化加工的最佳利器

SXK05L小型加工中心是我司针对小型五金零件加工而研发的一款高性价比立式加工中心，公司技术小组持续优化设备的各个细节，实现高速，高精度，高刚性，高稳定性。机床具有整机结构刚性强、精度稳定、故障率低、可靠性好的优点，是小型产品加工的利器。
如加工较为简单的五金零件，可选择不带刀库的SXK05L数控钻铣床；
如加工更为复杂的五金零件，可选择加装西尔普数控精密分度头，实现四轴联动加工。比如螺旋槽的加工或多面体分度加工，可以钻孔，铣削，攻丝，镗孔，绞孔等工作。
还可以加装四五轴，实现五轴联动加工的要求；
功能齐全，性价比最高的选择；



适用范围

是批量加工小型五金零件最具性价比的利器；加工零件的刀具种类在6种以下。

产品特点

该机床采用GB300 高级树脂砂造型铸件工艺，
机床采用8点位支撑加上密筋蜂窝箱体床身结构设计，有效分散机床重力变形，使底座更稳定。
立柱结构采用A字型大跨度结构设计，经过有限元分析优化，刚性更强，结构更稳定。
滑鞍与工作台都采用一体式结构设计，电机座，丝杠螺母座和尾部丝杆支撑座都采用一体式铸造成型，而不是通过分体组装完成。设计刚性强,避免长时间加工造成的部件松动造成精度后续递减，提高机床的长期可靠性。
机头采用肋骨式设计：内部筋条加粗加大，强化结构刚性，大幅提高加工稳定性。
三轴均采用精密高分辨率全伺服电机驱动，大大提高了机床的精性、使产品加工更加高效、更加精密
三轴均采用台湾上银高精度直线导轨，耐磨，摩擦系数小，具有较高的定位精度和灵活性，运动平稳的特点；
采用进口NSK全套的轴承座。
控制系统标配采用性价比很高的国产系统科源数控系统KY-1000MA-V，易学易用，易于掌握；
也可选择成熟的台湾宝元或台湾新代系统，
刀库采用德速8把斗笠式刀库；
后排屑方式，配合强劲的冲屑装置，清扫无需停机，方便收集切屑和更换添加切削液；

技术参数

序号NO.	项目item	参数specification
1	工作台面积 长(mm)X宽(mm)	600X240
2	T型槽 数量-宽（mm）-间距（mm）	3-12-63
3	X轴行程(mm)	320
4	Y轴行程(mm)	230
5	Z轴行程(mm)	370
6	主轴端面至工作台（mm）	450
7	主轴中心至立柱导轨面（mm）	270
8	主轴 spindle taper	气动换刀主轴	BT30(标准配置)
9	刀库	斗笠式	8把
10	主轴最高转速(rpm)	300-8000 rpm
11	主轴伺服电机功率（KW）	3.7KW
12	进给电机 feed motor（1.2KW伺服）	X 轴扭矩（N.m）	4.0
13		Y 轴扭矩（N.m）	4.0
14		Z 轴扭矩（N.m）	4.0
15	快速移动速度：X/Y/Z(mm/min)	10000
16	切削进给速度（mm/min）	0-3000
17	丝杆参数X/Y/Z(直径mm/螺距mm)	2505/P3
18	控制系统	科源数控KY-1000M-V
19	净重/毛重	1100KG
20	外型尺寸（LXWXH）	1500mmX1320mmX2000mm

配置表

序号	类别	项目	名称	型号规格	●为标配
1	床身	铸铁	H250	SXK05S	●
		油路	自动	自动注油	●
		丝杆	滚珠丝杆	P3级磨制滚珠丝杆2508	●
		导轨	线性导轨	台湾上银HGH25	●
		主轴	机械主轴	HGE，10000rpm	●
2	电气	进给电机类型	X,Y伺服	上海泰尔富1.2KW	●
			Z轴伺服（刹车）	上海泰尔富刹车电机1.2KW	●
		主轴电机	伺服主轴	3.7kw 8000rpm	●
3	系统	工业系统	台湾宝元	LNC528MA	●
4	换刀	气动换刀装置	斗笠式	BT30 8把刀	●
5	外观	钣金	全防护式	米白色+灰黑色	●
6	润滑	电子注油器	RGB电动注油器	电动注油器	●
7	照明	长条型照明灯		日光灯	●
8	配件	刀柄	BT30	8个	●
		嗦嘴	ER32	8个	●
		十字、一字螺丝刀		1套	●
		月牙扳手		1套	●
		压板压规		1套	●
		说明书（含U盘）		1套	●
9	服务	货运	省外（内）		●
		包装	木架包装		●
		保修	1年		●
		服务	上门		●
