产品简介：

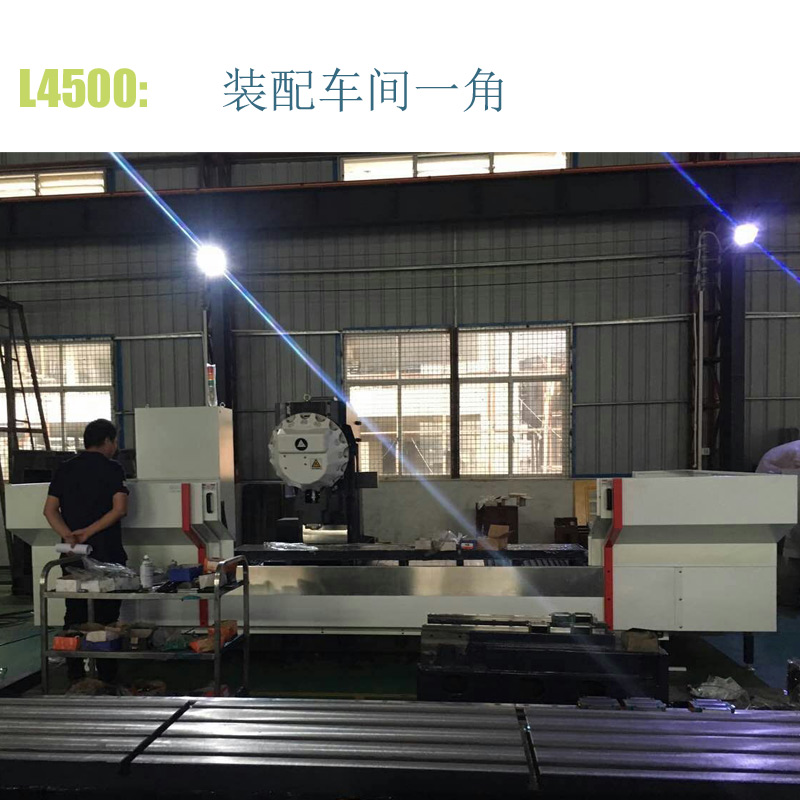

  数控型材机L4500 非常适合于大批量生产各种较长型材的钻攻铣等复杂数控加工。
  1. 采用整体式底座铸造床身，高刚性与高稳定性。

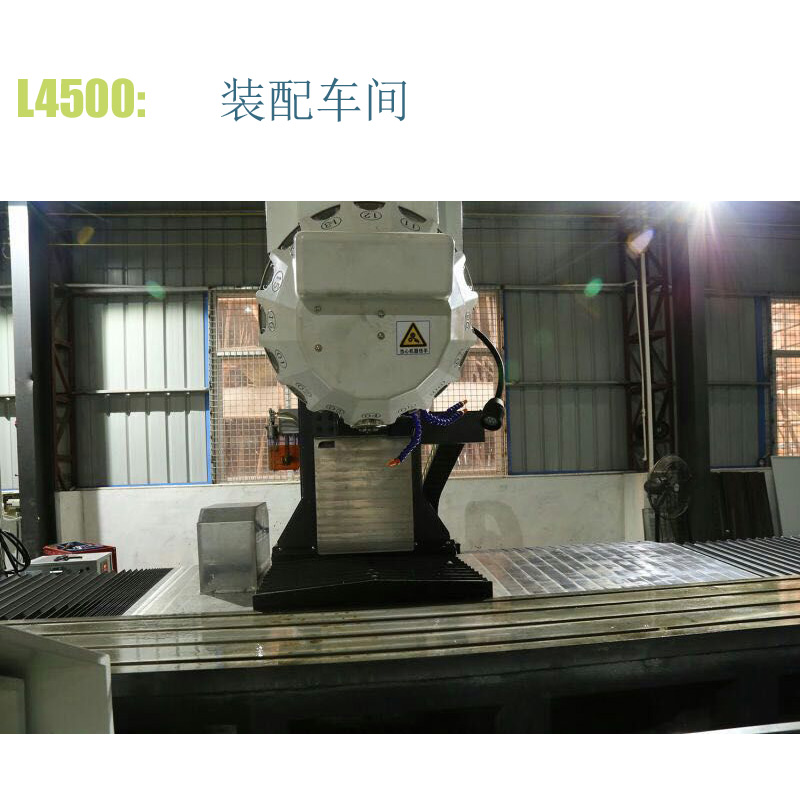

  2. 台湾圣杰夹臂式16把BT30刀库，中心位置换刀，速度快，而且拆装刀具，校验刀具快
  3. 台湾惟隆主轴12000转、15000转、20000转可选。
  4. 丝杆导轨采用台湾上银高精度P3级滚珠丝杆与C3级线性导轨。
  5. X轴传动方式，台湾晶杰齿轮箱，齿条，滑动方式台湾45滚珠线轨6个滑块。
  6. Y轴行程400mm,传动方式采用台湾上银或银泰36-0.008丝杆，滑动方式台湾35滚珠导轨
  7. Z轴行程450mm,但有效行程250左右，丝杆台湾上银或银泰 32-0.008导轨30。

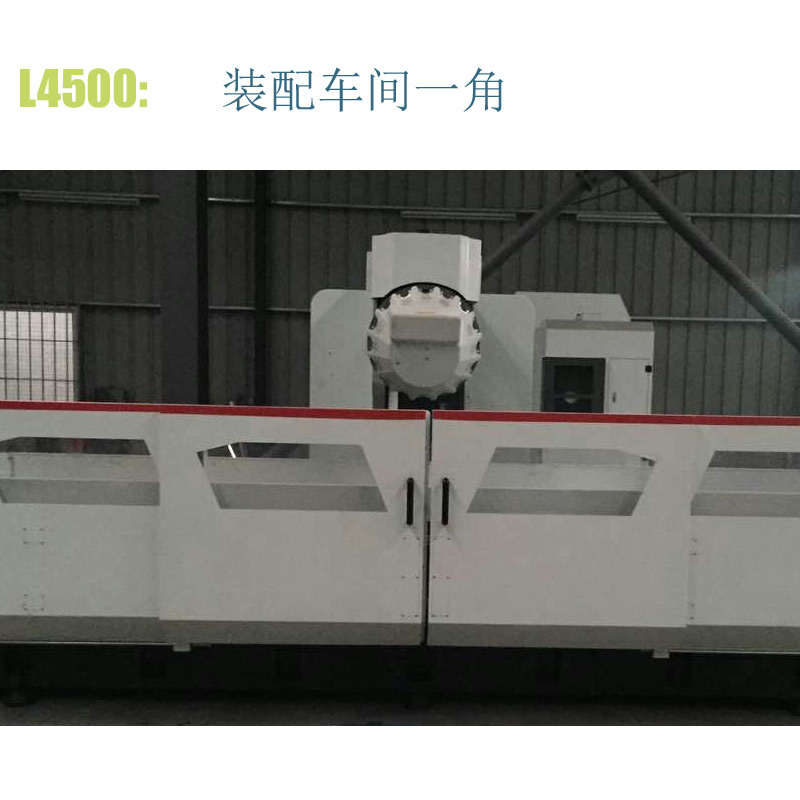

  8. 钣金，半罩式外钣金，XYZ是风琴罩。
  9. 进口电机全部采用日本安川绝对值伺服电机，确保机床运行稳定可靠。
 10. 数控系统采用台湾新代数控加工中心系统，也可选配日本三菱或Fanuc系统



适用范围：

适用于大批量生产各种较长的铝型材等产品的加工.如:电视机边框、各种长型铝件铜件的钻孔，攻丝，铣切，飞面等加工。



产品特点：

 1. 适合各种大批量长型材的钻攻铣复杂数控加工；
 2. X轴行程可以根据需要自由选择合适的行程；
 3. X轴进给速度快；60m/分钟
 4. 一体的底座铸造成型，结构坚实。



技术参数：

序号	项目	参数
1	X轴行程	4500mm
2	y轴行程	400mm
3	Z轴行程（含换刀行程）	450mm、有效行程250mm
4	主轴鼻端至台面	130mm
5	主轴中心至立柱线轨面	410mm
6	工作台尺寸	4500mm*400*4Tmm
7	T型槽	32*10*20mm
8	工作台最大载重	3000KG
9	主轴转速	12000-15000-20000rpm
10	主轴稚度	BT30
11	X轴传动比	减速比1：10/M3*20齿200mm/圈
12	标配主轴	直接式
13	X轴	台湾晶杰精密齿条
14	Y轴	直传式
15	Z轴	直传式
16	Z轴配重方式	气压/油压/氮气
17	快速移动	X:60m/min
18		Y:48m/min
19		Z:48m/min
20	滚珠螺杆直径/螺距	X:齿条/20mm Y:36/16mm Z:32/16mm
21	线轨宽度/滑块数	X:45mm/6 Y:35mm/6 Z:30mm/4
22	所需气压	6.5kgf/cm2
23	机器重量	10吨
24	机器高度	7*3*3（m）
