产品简介

SXK07L加工中心是采用目前市场上成熟稳定的台湾宝元数控加工中心系统，并配以12把斗笠式BT30刀库。产品配置较高，精度很高，稳定性很高。

SXK07L小型加工中心：小型五金零件量产化加工的最佳利器

SXK07L小型加工中心是我司针对小型五金零件加工而研发的一款高性价比立式加工中心，公司技术小组持续优化设备的各个细节，实现高速，高精度，高刚性，高稳定性。机床具有整机结构刚性强、精度稳定、故障率低、可靠性好的优点，是小型产品加工的利器。

行程：X500mm，Y300mm，Z400mm；

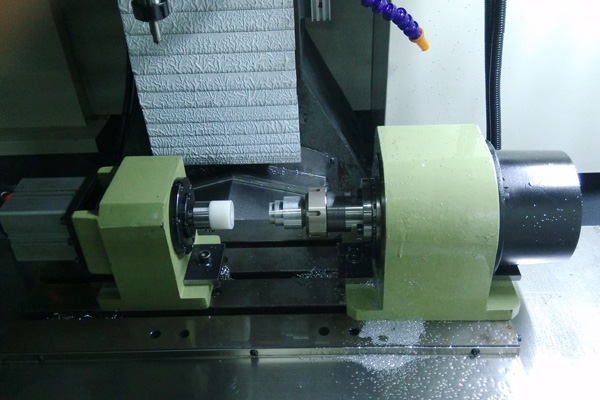

如加工更为复杂的五金零件，可选择加装西尔普数控精密分度头，实现四轴联动加工。比如螺旋槽的加工或多面体分度加工，可以钻孔，铣削，攻丝，镗孔，绞孔等工作。

还可以加装四五轴，实现五轴联动加工的要求；

功能齐全，性价比最高的选择；

适用范围

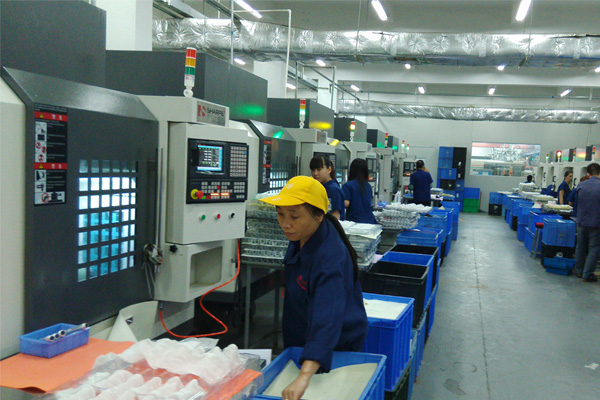

批量生产加工小型五金零件，可以钻孔，攻丝，铣切。适合材料铜铝件，铸件，一般钢件。

产品特点

该机床采用GB300 高级树脂砂造型铸件工艺，
机床采用8点位支撑加上密筋蜂窝箱体床身结构设计，有效分散机床重力变形，使底座更稳定。
立柱结构采用A字型大跨度结构设计，经过有限元分析优化，刚性更强，结构更稳定。
滑鞍与工作台都采用一体式结构设计，电机座，丝杠螺母座和尾部丝杆支撑座都采用一体式铸造成型，而不是通过分体组装完成。设计刚性强,避免长时间加工造成的部件松动造成精度后续递减，提高机床的长期可靠性。
机头采用肋骨式设计：内部筋条加粗加大，强化结构刚性，大幅提高加工稳定性。
三轴均采用精密高分辨率全伺服电机驱动，大大提高了机床的精性、使产品加工更加高效、更加精密
三轴均采用台湾上银高精度直线导轨，耐磨，摩擦系数小，具有较高的定位精度和灵活性，运动平稳的特点；
采用进口NSK全套的轴承座。

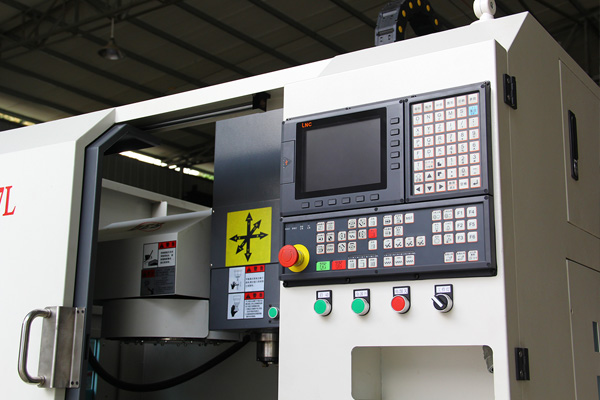

控制系统标配采用台湾宝元LNC528MA数控系统，也可选择台湾新代数控系统，易学易用，易于掌握；
刀库采用德速12把斗笠式刀库；
后排屑方式，配合强劲的冲屑装置，清扫无需停机，方便收集切屑和更换添加切削液

技术参数

序号	项目		参数

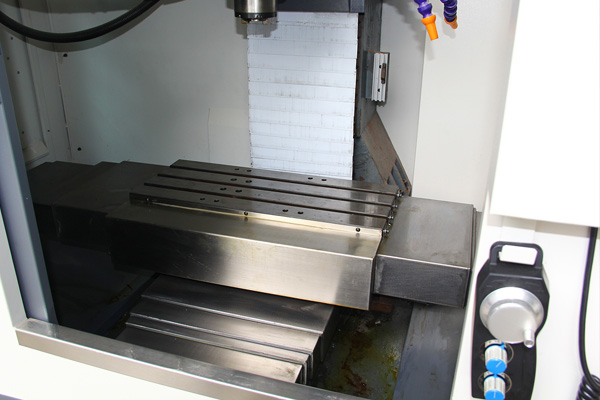

1	工作台面积 长(mm)X宽(mm)		600X240
2	T型槽 数量-宽（mm）-间距（mm）		3-12-63
3	X轴行程(mm)X		500
4	Y轴行程(mm)Y		300
5	Z轴行程(mm)Z		400
6	主轴端面至工作台（mm）		530
7	主轴中心至立柱导轨面（mm）		330
8	工作台载重(KG)		150
9	主轴转速(rpm)		10000RPM
10	主轴功率（KW）		3.7KW
11	进给电机X 轴扭矩（N.m）	X 轴扭矩（N.m）	8.0
12		Y 轴扭矩（N.m）	8.0
13		Z 轴扭矩（N.m）	8.0
14	刀库	斗笠式	12把
15	换刀时间		4”
16	快速移动速度：X/Y/Z(mm/min)fast		12000
17	切削进给速度（mm/min）		0-10000
18	丝杆参数X/Y/Z(直径mm/螺距mm)		3210P3
19	线性导轨尺寸		X:HGH25；Y:HGW25  Z：HGW30
20	控制系统Control system		台湾宝元LNC528MA(三轴联动)
21	机床外型尺寸		1815*1520*2025
22	机床重量		1.8T
