产品相册

产品简介

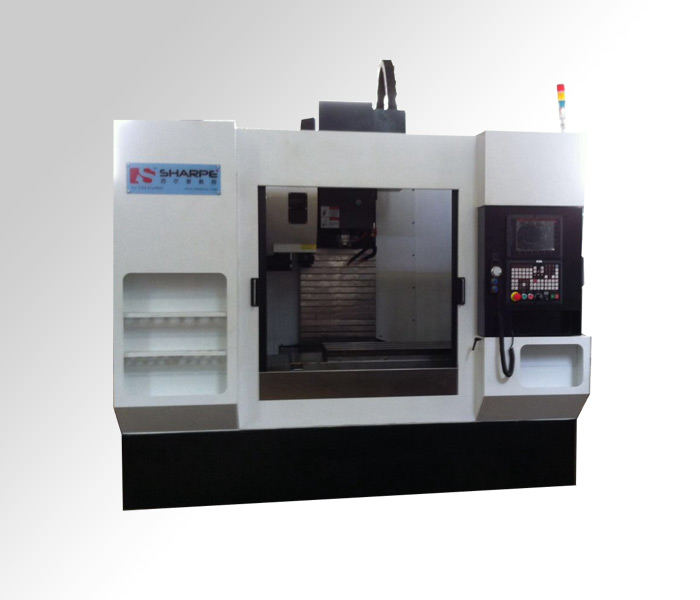

850A加工中心是采用目前市场上成熟稳定的三菱数控加工中心系统，并配以24把圆盘式BT40刀库。产品配置较高，精度很高，稳定性很高。

850是我司新研发的一款高效高刚性立式加工中心，该机床具有整机结构刚性强、精度稳定、故障率低、可靠性好的优点，是区别于目前市场普通的850机型。

适用范围

① 刚性机床要兼有故障率低、可靠性好的生产场合。
② 特别适应于主轴箱高速往复运动的加工场合。
③ 短喉深高刚性紧凑型结构配大扭矩装置生产效率提高
30%以上，适用于黑色金属重负荷加工。

产品特点

该机床具有整体结构强，机床结构经过有限元分析优化，刚性更强，结构更稳定。

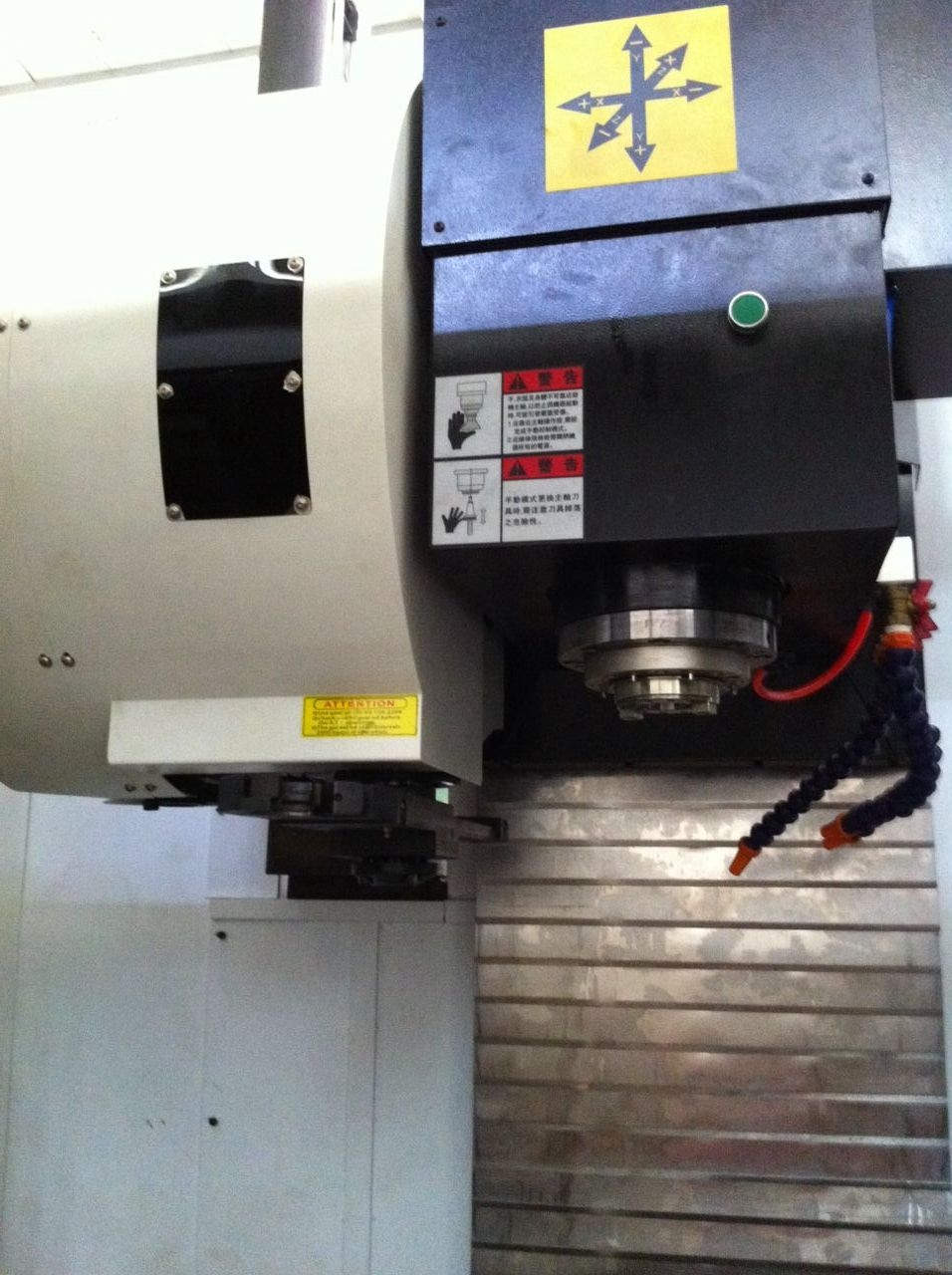

创新立柱与刀库支架复合立柱刚性更强，刀库更稳定不变形。
高刚性主轴可搭配大扭矩装置生产效率提高30%以上。



技术参数

序号	项目		参数
1	工作台面积 长(mm)X宽(mm)		1000X520
2	T型槽 数量-宽（mm）-间距（mm）		3-18-130
3	X轴行程(mm)X		800
4	Y轴行程(mm)Y		500
5	Z轴行程(mm)Z		530
6	主轴端面至工作台（mm）		120-650
7	主轴中心至立柱导轨面（mm）		560
8	工作台载重(KG)		500
9	主轴转速(rpm)		8000RPM
10	主轴功率（KW）		7.5KW
11	进给电机：安川电机(XY2.0KW,Z轴3.0KW)	X 轴扭矩（N.m）	11.5
12		Y 轴扭矩（N.m）	11.5
13		Z 轴扭矩（N.m）	18.6(带刹车)
14	刀库	圆盘式	24T
15	换刀时间	刀对刀	1.4”
16	快速移动速度：X/Y/Z(mm/min)fast		30000
17	切削进给速度（mm/min）		0-8000
18	丝杆参数X/Y/Z(直径mm/螺距mm)		4010P3
19	线性导轨尺寸		X:HGW35；Y:HGW35  Z：RGW35
20	控制系统Control system		台湾宝元668
21	机床外型尺寸		2500*2300*2400
22	机床重量		5.0T

配置表

序号	类别	项目	名称	型号规格	●为标配
1	床身	铸铁	H300	850A	●
		油路	自动	自动注油	●
		丝杆	滚珠丝杆	P3级磨制滚珠丝杆4010	●
		导轨	线性导轨	台湾上银X,Y：HGH35 Z：滚柱式RGW35	●
		主轴	精密高速机械主轴	惟隆BT40 8000rpm	●
2	电气	进给电机类型	X,Y伺服	安川伺服电机1.8KW	●
			Z轴伺服（刹车）	伺服刹车电机2.9KW	●
		主轴电机	伺服主轴电机	新代7.5kw 8000rpm	●
3	系统	工业系统	台湾宝元	LNC668	●
4	换刀	气动换刀装置	圣洁圆盘式	BT40 24把刀	●
5	外观	钣金	全防护式	白色+黑色	●
6	润滑	电子注油器	RGB电动注油器	电动注油器	●
7	照明	长条型照明灯		LED	●
8	配件	刀柄	BT40	5个	●
		嗦嘴		5个	●
		月牙扳手		1套	●
		压板压规		1套	●
9	服务	货运	省外(内)		●
		包装	木架包装		●
		保修	1年		●
		服务	上门		●
