产品简介：

1.X:2X300mm;Y:500MM;Z:300MM
2.双中心排刀式刀库：2X4把 BT30型
3.台湾上银线性导轨，P3级滚珠丝杆
4.高速精密钻攻主轴：HGE 18000RPM
5.台湾宝元控制系统：LNC-5800

适用范围

双倍速度大批量生产加工中型五金零件，可以钻孔，攻丝，铣切。适合材料铜铝件，铸件，一般钢件。每加工一个零件换刀不超过4 把。特点是同时加工两个同款产品，速度增倍。

产品特点

技术参数

序号	项目		参数
1	工作台面积 长(mm)X宽(mm)		900X700
2	T型槽 数量-宽（mm）-间距（mm）		7-14-100
3	X轴行程(mm)X		300X2
4	Y轴行程(mm)Y		500
5	Z轴行程(mm)Z		300
6	主轴端面至工作台（mm）		140-440
7	主轴中心至立柱导轨面（mm）		136
8	工作台载重(KG)		200
9	主轴转速(rpm)		18000RPM（可攻牙）
10	主轴功率（KW）		3.7KW
11	进给电机X 轴扭矩（N.m）	X 轴扭矩（N.m）	4.0
12		Y 轴扭矩（N.m）	4.0
13		Z 轴扭矩（N.m）	4.0
14	刀库	直排式	4把
15	换刀时间		8”
16	快速移动速度：X/Y/Z(mm/min)fast		24000
17	切削进给速度（mm/min）		0-15000
18	丝杆参数X/Y/Z(直径mm/螺距mm)		3210P3
19	线性导轨尺寸		X:HGW35
			Y:HGW30
			Z:HGW30
20	控制系统Control system		宝元LNC5800

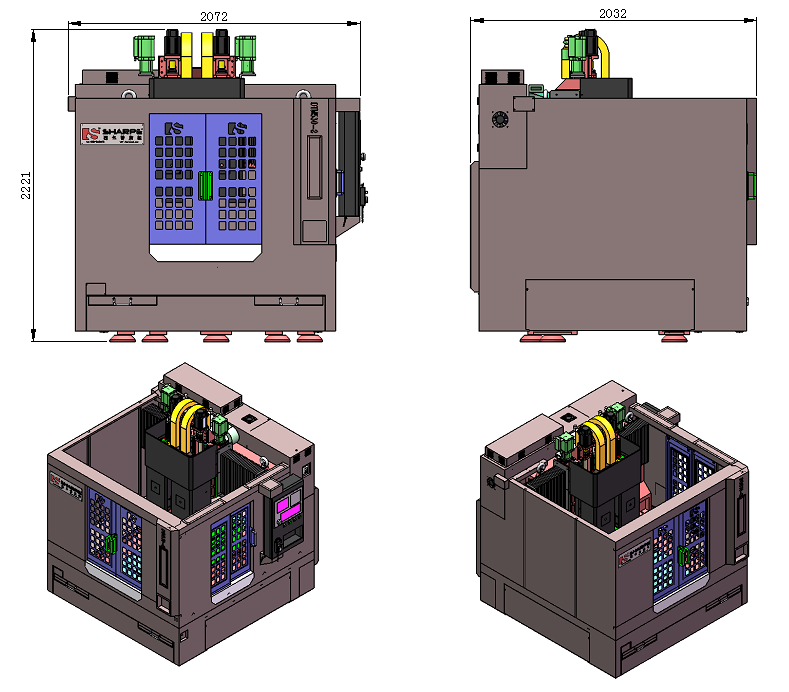

21	机床外型尺寸		2100*2050*2250
22	机床重量		4T
