西尔普数控T600主要性能和特点：

T600A 立式钻攻加工中心标配采用台湾新代21MA高速控制器，台湾晟昌的高速主轴电机，台湾惟纶高速精密机械主轴，台湾圣杰16把夹臂式刀库，全日本安川绝对值伺服电机，全德国力士乐滚珠丝杠和线性导轨，功能强大，高速，高精，高刚性，高稳定性。在需要更高生产率的情况下，可选配240000rpm主轴。性能更加突出。

零件在一次装夹后可完成钻孔，攻丝，铣削，镗孔，铰孔等工序加工，操作简单方便，可进行直线插补和圆弧插补操作，可以选配数控回转工作台，增加第四回转轴，在系统控制下，能够完成各种分度回转工作；回转工作台上可安装板，盘等其他复杂的加工零件，也可利用相配套的尾座，实现等分或不等分的孔，槽或者是连续特殊曲面的加工。该设备机电一体化程度高，具有高精度，高速度，高可靠性，特别适合大批量产品的加工。

1.机床底座，立柱，主轴箱，十字滑台，工作台等基础件均采用高强度铸铁树脂砂工艺铸造，内部金相组织稳定，结构经过动力学分析和有限元分析，确保结构更加合理，与加强筋的搭配，保证基础件的高刚性，长期的稳定性。宽实的机床底座，A字箱型腔立柱，加宽加长一体式床鞍，全支撑负荷设计，达到整体床身的最佳刚性和稳定性。

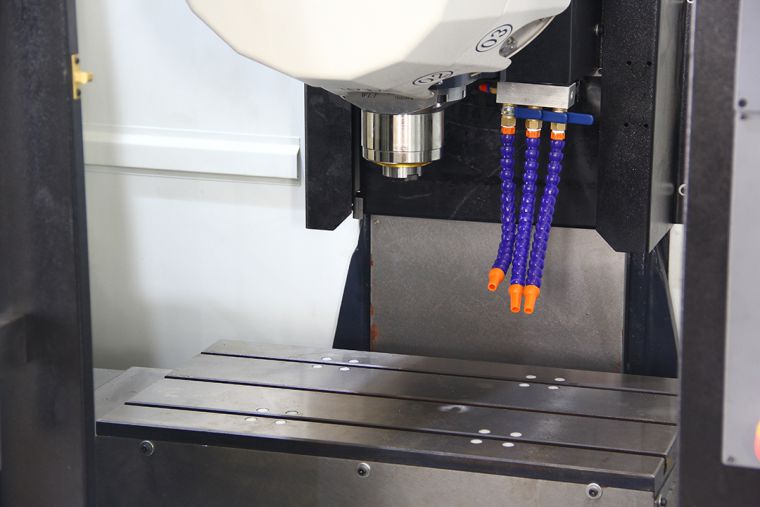

2.高速高精密机械主轴：a，采用台湾晟昌进口主轴电机，最大功率5.5KW，转速18000rpm；b，采用台湾惟纶高速精密主轴BT30 15000rpm；c，通过主轴和主轴电机的直接联接，大幅提高传动效率，减低传动噪音；d，主轴和电机都利用IRD动态平衡校正，确保主轴高速运转时，避免产生共振现象，确保最佳加工光洁度和精度。

3.X，Y，Z轴采用德国力士乐高精度的滚珠丝杆和线性导轨，进给电机均采用日本安川绝对值伺服电机，动静摩擦力很小，灵敏度高，高速震动小，低速无爬行，定位精度高，伺服性能优，精度高，运行高度稳定；

4.台湾圣杰的夹臂式（飞碟式16T）16把 BT30刀库是非常稳定高效的，目前市占率较高。定位精准，刀盘就近选刀，主轴采用机械联动换刀，便于维护，刀具交换快速，可靠。刀对刀换刀时间1.2秒。

5.机床配有全封闭防护罩，美观，安全，防漏；，从前到后高倾斜度排屑，加上大流量自动冲屑装置简洁，环保，实用。后置独立式切屑槽易于添加切削液和回收切屑。

6.CNC控制系统标准配置采用台湾新代最新一代高速总线式系统21MA，加上大气好用的附加面板，数控系统可配置第四轴接口，实现复杂的四轴联动加工需求。也可按照客户要求配置日本三菱或日本Fanuc数控系统

7.导轨丝杆采用中央集中自动注油系统，定时定量供给各需润滑的部位所需用油，确保各点均匀润滑，有效减少了摩擦阻力，保证滚珠丝杆和导轨的使用寿命，也减少润滑油的浪费。

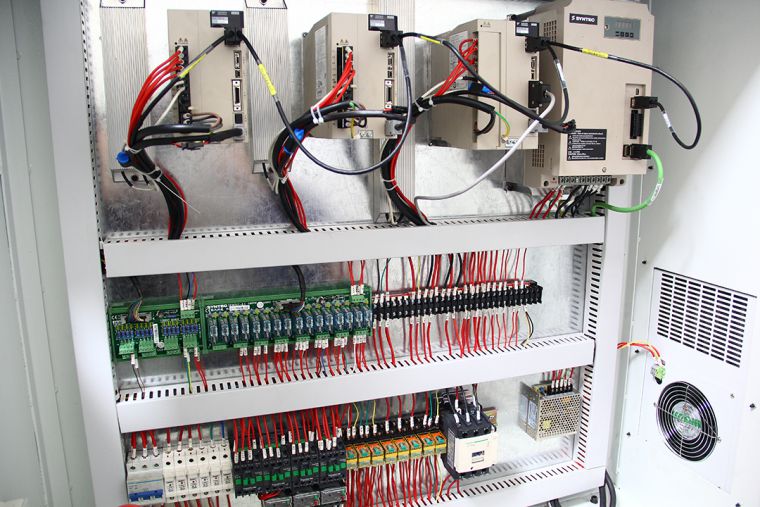

8.电器箱的配线均符合安全规范，大电流于弱电流都分开布线，确保控制系统运转时不受外部干扰；

适用范围

批量生产加工小型五金零件，可以钻孔，攻丝，铣切。适合材料铜铝件，铸件，一般钢件。

机器特性

床身结构坚固，能承受高G运动产生的惯量。
高速静音螺杆，静音线轨使热变位少，精度高。
直接高速主轴反应快，钻孔攻牙效果高。
三轴48米高速位移，可节省50%非加工时间。
加高立柱设计，预留安装第四轴，第五轴空间。
采用高速防护罩，提高机床的防护与机床寿命。

技术参数

序号	项 目		单 位	T-600
1	工作台尺寸		mm	750*420
2	行程	左右（X）	mm	600
3		前后（Y）	mm	400
4		上下（Z）	mm	350
5	工作台T型槽数-尺寸		mm	3-14-110
6	主轴鼻端面至工作台距离		mm	100-560
7	主轴中心至机身端面距离		mm	420
8	主轴转速		rpm	50-15000
9	主轴锥度		#	BT-30
10	主轴功率		kw	5.5
11	X轴快速移动率		mm/min	48000
12	Y轴快速移动率		mm/min	48000
13	Z轴快速移动率		mm/min	48000
14	切削速率		mm/min	1-20000
15	三轴电机功率(X/Y/Z)		kw	1.5/1.5/3.0
16	丝杆参数(X/Y/Z)		mm	2816 (X/Y) 3216 (Z )/P3
17	线性导轨(X/Y/Z)			PMI-MSA30
18	刀库形式			16把刀臂式
19	控制系统			新代21MA
20	刀具重量		Kg	4
21	刀具长度		mm	170
22	最大刀径（满刀/邻空刀）		mm	65/75
23	水箱容量		L	100
24	气压需求		Kg/cm²	0.6MPA
25	总耗电功率		kw	14
26	定位精度		mm	±0.005/300
27	重复精度		mm	±0.005
28	最大负重		Kg	230
29	机械重量（大约）		Kg	35000
30	外形尺寸（长×宽×高）		mm	1900*2400*2600

配置表

序号	类别	项目	名称	型号规格	●为标配
1	床身	铸铁	球墨H300	T6	●
		油路	自动	自动注油	●
		丝杆	滚珠丝杆	德国力士乐	●
		导轨	线性导轨	德国力士乐	●
		主轴	台湾惟隆主轴	直结式WLT BT30 15000rpm	●
		主轴冷却	油冷机	1.7KW CNC专业油冷机	●
2	电气	进给电机类型	日本安川YASKAWA	X,Y轴绝对值1.5KW	●
			日本安川YASKAWA	Z轴绝对值3.0KW 带刹车	●
		主轴电机	台湾新代同步伺服主轴电机	SYNTEC 5.5kw 18000rpm	●
3	系统	工业系统	台湾新代	SYNTEC21MA-SK4系统	●
4	换刀	气动换刀装置	台湾圣杰SANJET	BT30 16把夹臂式刀库	●
5	外观	钣金	全防护式	米白色+灰黑色	●
6	润滑	电子注油器	RGB电动注油器	电动注油器	●
7	照明	长条型照明灯		卤素灯	●
8	配件	刀柄	BT30	16个	●
		嗦嘴	ER32或ER25	（16个）	●
		月牙扳手		1套	●
		压板压规		1套	●
		货运	省外		●
		包装	木架包装		●
		保修	1年		●
