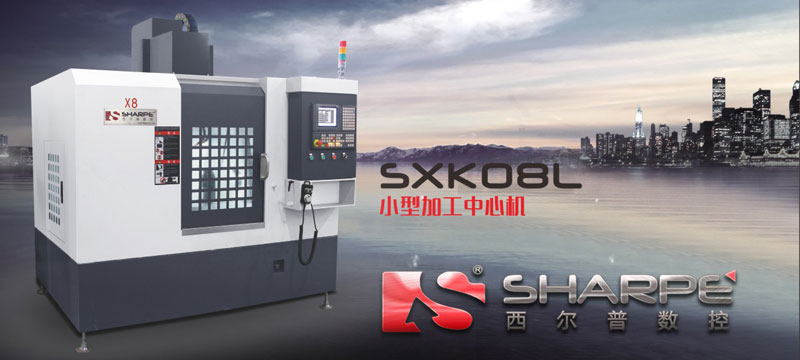

CNC加工中心SXK08L

  • 产品型号:CNCJGZX-SXK08L
  • 品牌名称:西尔普
  • 包装尺寸:2000×1450×2270
  • 台面尺寸:700×360
  • 产品单位:
  • 市场价格:马上询价

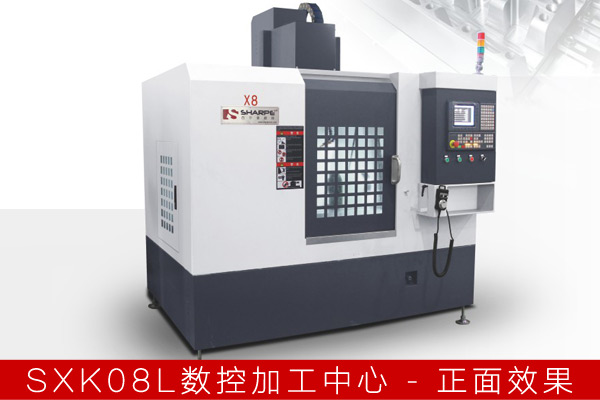

CNC加工中心SXK08L—高刚性、高稳定性、加工利器

适用范围:

CNC加工中心SXK08LS可批量生产加工中小型五金零件,可以钻孔,攻丝,铣切。适合材料铜铝件,铸铁件,一般钢件,不锈钢件。每加工一个零件换刀不超过12把。

产品简介:

CNC加工中心SXK08L是采用目前市场上成熟稳定的台湾宝元数控加工中心系统,并配以十二把斗笠式BT30刀库。产品配置较高,精度很高,稳定性很高。

产品特点:

1.行程X400mm Y300mm Z450mm
2.主轴10000rpm 主轴电机8000rpm
3.台湾上银精密线性导轨H30W型
3.采用3210滚珠丝杠,运行速度20米以上
4.精度高,重复定位精度+-0.005mm

CNC加工中心SXK08L

好材做好机床

CNC加工中心SXK08L的机床底座,立柱,主轴箱,十字滑台,工作台等基础件均采用高强度铸铁树脂砂工艺铸造,内部金相组织稳定,结构经过动力学分析和有限元分析,确保结构更加合理,与加强筋的搭配,保证基础件的高刚性,长期的稳定性。宽实的机床底座,A字箱型腔立柱,加宽加长一体式床鞍,全支撑负荷设计,达到整体床身的最佳刚性和稳定性。

高速高精密机械主轴

a:采用台湾晟昌进口主轴电机,最大功率5.5KW,转速18000rpm;
b:采用台湾键椿高速精密主轴BT30 15000rpm;
c:通过主轴和主轴电机的直接联接,大幅提高传动效率,减低传动噪音;
d:主轴和电机都利用IRD动态平衡校正,确保主轴高速运转时,避免产生共振现象,确保最佳加工光洁度和精度。

性能优精度高、运行高度稳定

X,Y,Z轴采用台湾银泰高精度的滚珠丝杆和线性导轨,进给电机均采用日本安川绝对值伺服电机,动静摩擦力很小,灵敏度高,高速震动小,低速无爬行,定位精度高,伺服性能优,精度高,运行高度稳定;

便于维护,刀具交换快速,可靠

CNC加工中心SXK08L采用台湾圣杰的夹臂式(飞碟式16T)16把,BT30刀库是非常稳定高效的,目前市占率较高。定位精准,刀盘就近选刀,主轴采用机械联动换刀,便于维护,刀具交换快速,可靠。刀对刀换刀时间1.2秒。

美观,安全,防漏

机床配有全封闭防护罩,美观,安全,防漏;,从前到后高倾斜度排屑,加上大流量自动冲屑装置简洁,环保,实用。后置独立式切屑槽易于添加切削液和回收切屑。

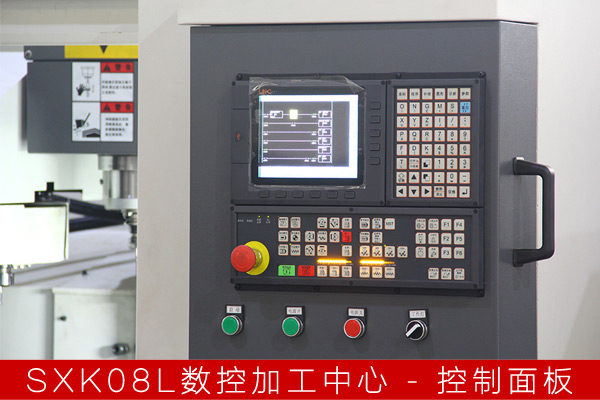

全新高速总线式系统

CNC控制系统标准配置采用新代最新一代高速总线式系统21MA,加上大气好用的附加面板,数控系统可配置第四轴接口,实现复杂的四轴联动加工需求。也可按照客户要求配置日本三菱或日本Fanuc数控系统

采用中央集中自动注油系统

导轨丝杆采用中央集中自动注油系统,定时定量供给各需润滑的部位所需用油,确保各点均匀润滑,有效减少了摩擦阻力,保证滚珠丝杆和导轨的使用寿命,也减少润滑油的浪费。

安全电器箱 / 不受外部干扰

电器箱的配线均符合安全规范,大电流于弱电流都分开布线,确保控制系统运转时不受外部干扰;



序号 项目 参数
1 工作台面积 长(mm)X宽(mm) 700x360
2 T型槽 数量-宽(mm)-间距(mm) 4-14-70
3 X轴行程(mm)X 600
4 Y轴行程(mm)Y 350
5 Z轴行程(mm)Z 520
6 主轴端面至工作台(mm) 130-650
7 主轴中心至立柱导轨面(mm) 400
8 工作台载重(KG) 300
9 主轴转速(rpm) 10000RPM
10 主轴功率(KW) 5.5KW
11 进给电机X 轴扭矩(N.m) X 轴扭矩(N.m) 1.8KW
12 Y 轴扭矩(N.m) 1.8KW
13 Z 轴扭矩(N.m) 1.8KW(带刹车功能)
14 刀库 斗笠式 12把
15 换刀时间   5”
16 快速移动速度:X/Y/Z(mm/min)fast 24000
17 切削进给速度(mm/min) 0-10000
18 丝杆参数X/Y/Z(直径mm/螺距mm) 3210P3
19 线性导轨尺寸 (或滚珠导轨) X:HGH30;Y:HGW30  Z:HGW30
20 控制系统Control system 台湾宝元 528MA
21 机床外型尺寸 2000*1450*2270
22 机床重量 2.4T
序号 类别 项目 名称 型号规格 ●为标配
1 床身 铸铁 H250 SXK08L
油路 自动 自动注油
丝杆 滚珠丝杆 P3级磨制滚珠丝杆3210
导轨 线性导轨 台湾上银滚珠导轨 v
主轴 精密高速机械主轴 台湾丹铨Volis BT30,10000rpm
2 电气 进给电机类型 X,Y伺服 上海TechFul伺服电机1.8KW
Z轴伺服(刹车) 伺服刹车电机2.6KW
主轴电机 伺服主轴电机 蒙德 5.5KW 8000rpm
3 系统 工业系统 台湾宝元 LNC528MA系统
4 换刀 气动换刀装置 台湾祥绽斗笠式 BT30 12把刀
5 外观 钣金 半防护式 米白色+灰黑色
6 润滑 电子注油器 RGB电动注油器 电动注油器
7 照明 长条型照明灯    卤素灯
8 配件 刀柄 BT30 12个
        嗦嘴 ER32或ER25 (12个)
        月牙扳手   1套
    压板压规   1套
        货运 省外
包装 木架包装
保修 1年

   9 特殊要求 盔甲式护罩   三轴全部相同护罩 v



购买需知

1.购前服务

签订合同前,公司为客户提供各种生产工艺方案,提供相应的技术咨询、样品试样,设备选型等服务。

2.安装调试

我公司依据合同,免费在规定的时间内将设备安全运往用户指定的国内安装地点,并派技术服务工程师现场安装。在用户安装调试备件基本具备的情况下,技术服务工程师将在1-2天时间内把机器安装调试完毕供用户试用,并保证安装调试现场环境整齐、干净、有序。

3.售后培训

公司提供免费技术培训,安装调试完毕后,在买方现场或卖方国内培训维修中心对买方操作人员进行技术培训,直至操作人员达到基本正常使用该设备为止,主要的培训内容如下:
·1.常用绘图软件的使用培训
·2.开关机器操作规程培训
·3.面板及软件控制参数的意义,参数选择范围的培训
·4.机器的基本清洁处理和保养
·5.常见硬件故障处理
·6.操作中应注意的问题
