小型加工中心

小型加工中心,小型加工设备,小型机模加工设备,加工中心厂家

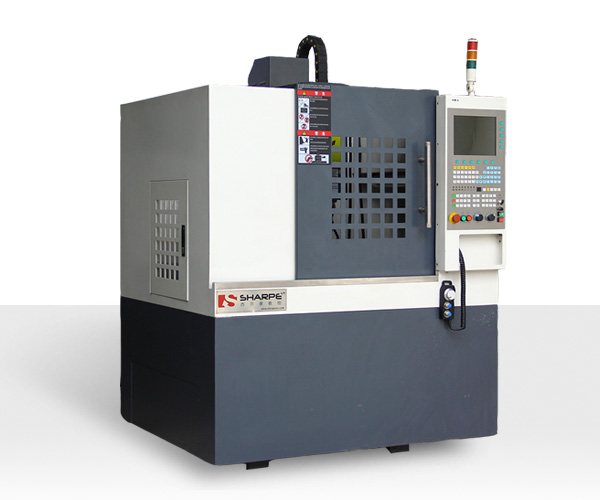

小型加工中心SXK05L

  • 产品型号:XXJGZX-SXK05L
  • 品牌名称:西尔普
  • 包装尺寸:1500×1320×2000
  • 台面尺寸:600×240
  • 产品单位:
  • 市场价格:马上询价

SXK05L小型加工中心—产品性价比高,设备稳定,速度快,精度高

适用范围:

是批量加工小型五金零件最具性价比的利器;加工零件的刀具种类在6种以下。

产品简介:

配置台湾宝元或科源数控的工业系统,采用传统稳定的斗笠式小型刀库,采用台湾上银精密导轨和C3级2505型精密磨制滚珠丝杆。主轴采用10000rpm的精密机械主轴。产品性价比高,设备稳定,速度快,精度高。

产品特点:

1. SXK05L小型加工中心尽可能地采用大跨距,低重心的整体铸件设计,极大地提高小机床的整体刚性与稳定性;
2. 该机床采用广州科源数控系统与其提供的整套绝对值伺服电机,没有传统行程块,确保设备运行的连续性;
3. 上银精密线性导轨和C3级精密滚珠丝杆确保设备的加工精度和运行平稳性;
4.  HGE10000rpm BT30规格的精密机械主轴确保小加工中心的切削刚性,速度和光洁度;
5.  对加工尺寸在长320mm宽230mm的产品而言,机床整体外观尺寸紧凑,占地面积小;
6.  小型加工中心性价比非常高,功能齐全,可以实现钻孔,攻丝,铣切削,而且能换刀8把;

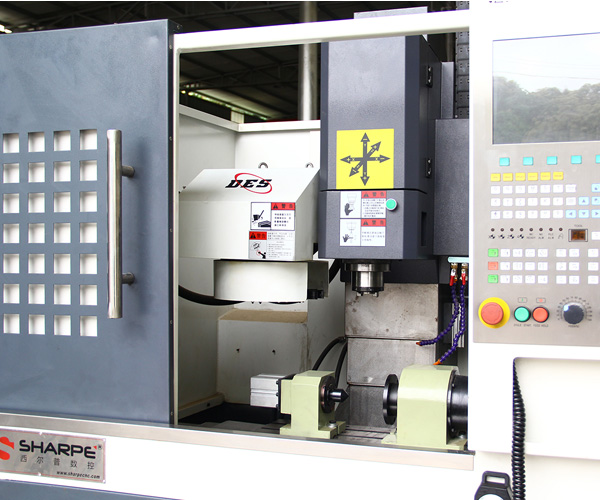

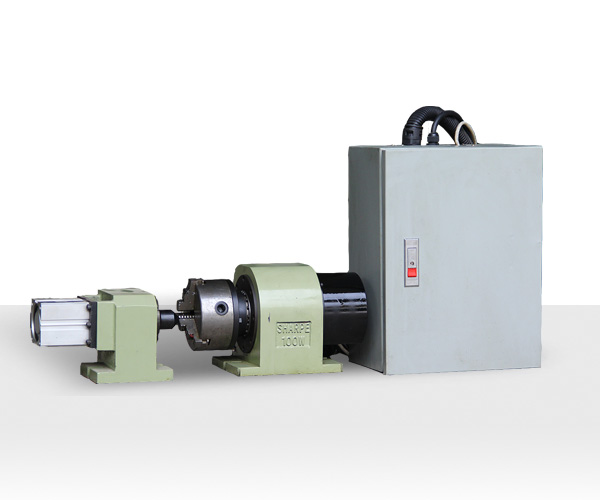

7.  该小型加工中心具有扩充能力,能在标配的基础上按照客户要求,增加四轴联动的数控分度头,实现多面体和圆柱体表面一次装夹,一次加工完成的要求。

好材、好结构、好机床

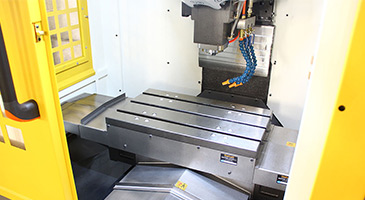

好材做好机床

滑鞍与工作台都采用一体式结构设计,电机座,丝杠螺母座和尾部丝杆支撑座都采用一体式铸造成型,而不是通过分体组装完成。设计刚性强,避免长时间加工造成的部件松动造成精度后续递减,提高机床的长期可靠性。

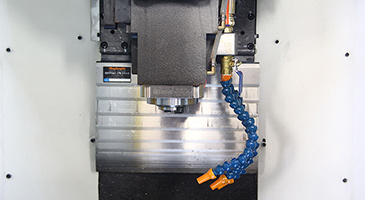

高速高精密机械主轴

a:采用台湾晟昌进口主轴电机,最大功率5.5KW,转速18000rpm;
b:采用台湾键椿高速精密主轴BT30 15000rpm;
c:通过主轴和主轴电机的直接联接,大幅提高传动效率,减低传动噪音;
d:主轴和电机都利用IRD动态平衡校正,确保主轴高速运转时,避免产生共振现象,确保最佳加工光洁度和精度。

性能优精度高、运行高度稳定

机头采用肋骨式设计:内部筋条加粗加大,强化结构刚性,大幅提高加工稳定性。
三轴均采用精密高分辨率全伺服电机驱动,大大提高了机床的精性、使产品加工更加高效、更加精密
三轴均采用台湾上银高精度直线导轨,耐磨,摩擦系数小,具有较高的定位精度和灵活性,运动平稳的特点;

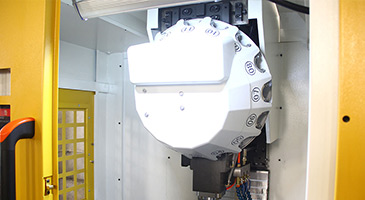

便于维护,刀具交换快速,可靠

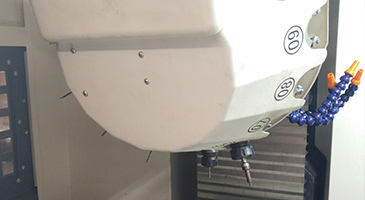

台湾圣杰的夹臂式(飞碟式16T)16把 BT30刀库是非常稳定高效的,目前市占率较高。定位精准,刀盘就近选刀,主轴采用机械联动换刀,便于维护,刀具交换快速,可靠。刀对刀换刀时间1.2秒。

美观,安全,防漏

也可选择成熟的台湾宝元或台湾新代系统,
刀库采用德速8把斗笠式刀库;
后排屑方式,配合强劲的冲屑装置,清扫无需停机,方便收集切屑和更换添加切削液;

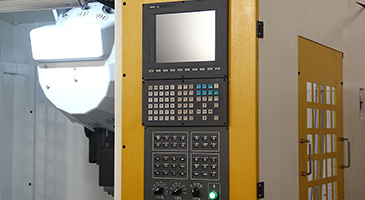

全新高速总线式系统

CNC控制系统标准配置采用新代最新一代高速总线式系统21MA,加上大气好用的附加面板,数控系统可配置第四轴接口,实现复杂的四轴联动加工需求。也可按照客户要求配置日本三菱或日本Fanuc数控系统

采用中央集中自动注油系统

导轨丝杆采用中央集中自动注油系统,定时定量供给各需润滑的部位所需用油,确保各点均匀润滑,有效减少了摩擦阻力,保证滚珠丝杆和导轨的使用寿命,也减少润滑油的浪费。

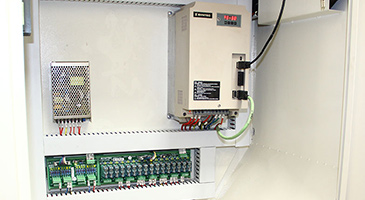

安全电器箱 / 不受外部干扰

电器箱的配线均符合安全规范,大电流于弱电流都分开布线,确保控制系统运转时不受外部干扰;



序号NO. 项目item 参数specification
1 工作台面积 长(mm)X宽(mm) 600X240
2 T型槽 数量-宽(mm)-间距(mm) 3-12-63
3 X轴行程(mm) 320
4 Y轴行程(mm) 230
5 Z轴行程(mm) 370
6 主轴端面至工作台(mm) 450
7 主轴中心至立柱导轨面(mm) 270
8 主轴 spindle taper 气动换刀主轴 BT30(标准配置)
9 刀库 斗笠式 8把
10 主轴最高转速(rpm) 8000 rpm
11 主轴伺服电机功率(KW) 3.7KW
12 进给电机 feed motor(1.2KW伺服) X 轴扭矩(N.m) 4.0
13 Y 轴扭矩(N.m) 4.0
14 Z 轴扭矩(N.m) 4.0
15 快速移动速度:X/Y/Z(mm/min) 24000
16 切削进给速度(mm/min) 0-3000
17 丝杆参数X/Y/Z(直径mm/螺距mm) 2508/P3
18 控制系统 科源数控KY-1000M-V 或选配台湾宝元LNC5800
19 净重/毛重 1100KG
20 外型尺寸(L*W*H) 1500mmX1320mmX2000mm
序号 类别 项目 名称 型号规格 ●为标配
1 床身 铸铁 H250 SXK05L
油路 自动 自动注油
丝杆 滚珠丝杆 P3级磨制滚珠丝杆2508
导轨 线性导轨 台湾上银HGH25
主轴 高速机械主轴 HGE  BT30,10000rpm
2 电气 进给电机类型 X,Y伺服 伺服电机1.2KW(上海挚驱)
Z轴伺服(刹车) 伺服刹车电机1.2KW (上海挚驱)
主轴电机 伺服主轴 3.7kw 8000rpm(MK)
3 系统 工业系统 科源数控 KY-2000M-V
4 换刀 气动换刀装置 斗笠式 BT30 8把刀
5 外观 钣金 全防护式 米白色+灰黑色
6 润滑 电子注油器 RGB电动注油器 电动注油器

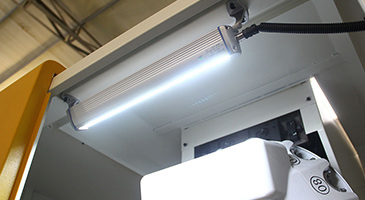

7 照明 长条型照明灯    日光灯
8 配件 刀柄 BT30 8个
嗦嘴 ER32 8个
十字、一字螺丝刀   1套
月牙扳手   1套
压板压规   1套
说明书   1套
9     服务 货运 省外
包装 木架包装
保修 1年
服务 上门

购买需知

1.购前服务

签订合同前,公司为客户提供各种生产工艺方案,提供相应的技术咨询、样品试样,设备选型等服务。

2.安装调试

我公司依据合同,免费在规定的时间内将设备安全运往用户指定的国内安装地点,并派技术服务工程师现场安装。在用户安装调试备件基本具备的情况下,技术服务工程师将在1-2天时间内把机器安装调试完毕供用户试用,并保证安装调试现场环境整齐、干净、有序。

3.售后培训

公司提供免费技术培训,安装调试完毕后,在买方现场或卖方国内培训维修中心对买方操作人员进行技术培训,直至操作人员达到基本正常使用该设备为止,主要的培训内容如下:
·1.常用绘图软件的使用培训
·2.开关机器操作规程培训
·3.面板及软件控制参数的意义,参数选择范围的培训
·4.机器的基本清洁处理和保养
·5.常见硬件故障处理
·6.操作中应注意的问题
