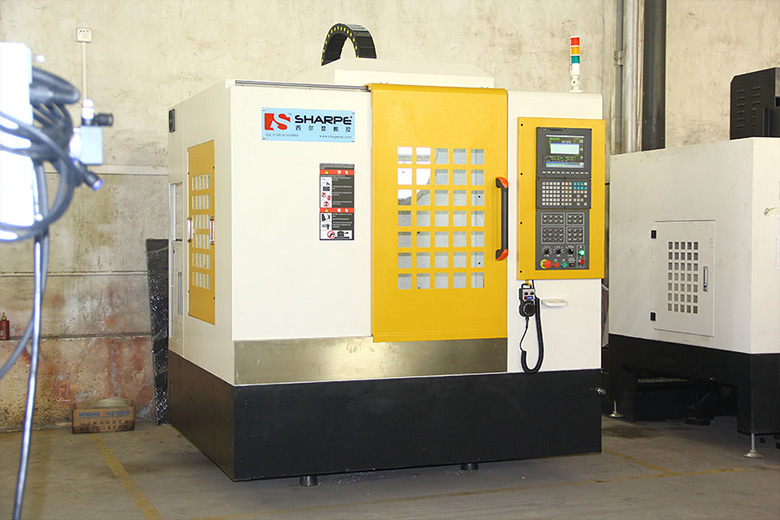

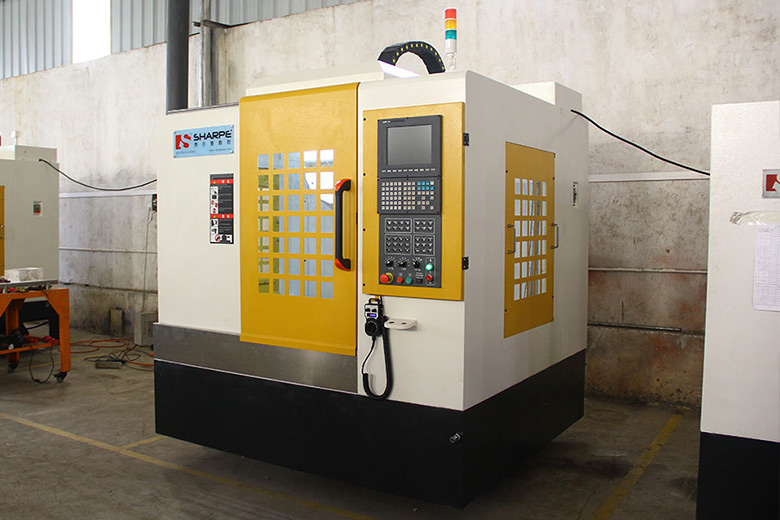

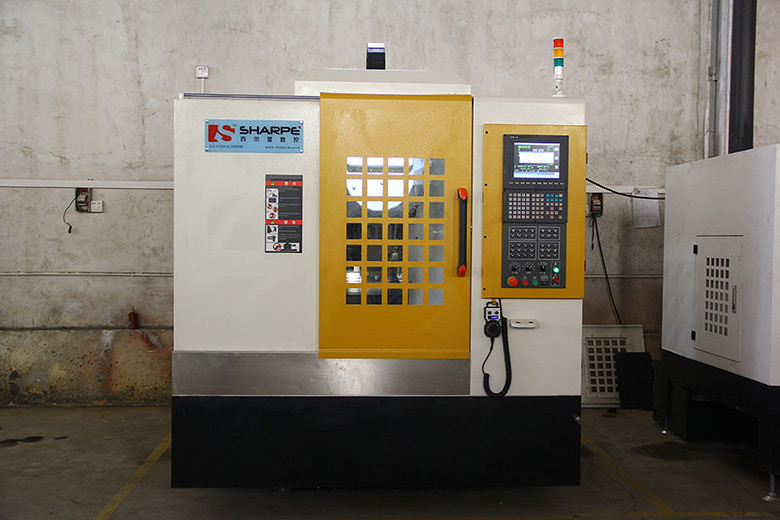

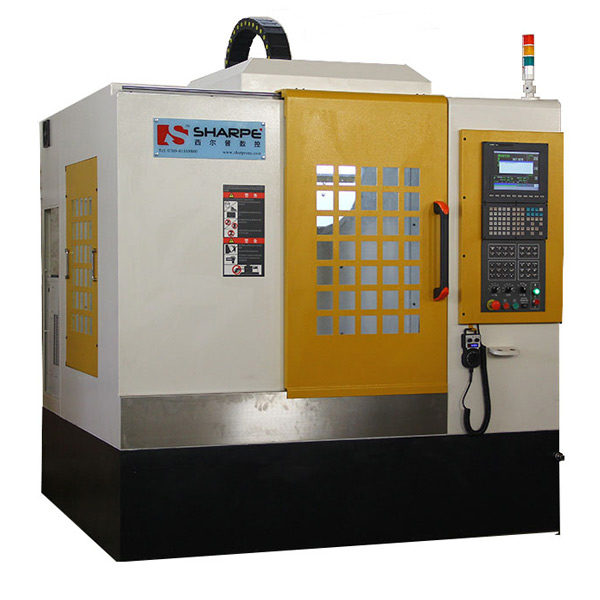

钻攻中心T600

钻攻中心
数控钻攻中心
小型钻攻中心
  • 产品型号:ZGZX-T600
  • 品牌名称:西尔普
  • 包装尺寸:1900×2400×2600
  • 台面尺寸:700×420
  • 产品单位:
  • 市场价格:马上询价

数控钻攻中心T600—钻攻中心T600,钻攻机,CNC钻攻中心,高速钻攻中心

适用范围:

适合大批量生产各种五金零件,零件在一次装夹后可完成钻孔,攻丝,铣削,镗孔,铰孔等工序加工,特别是在钻孔和攻丝方面有非常特出的速度和效果表现。如手机机壳的加工。

产品简介:

1. 行程:X600mm,Y400mm,Z350mm;
2. 台湾银泰丝杆与线性导轨;
3.日本安川绝对值伺服进给电机;
4.台湾键椿高速精密主轴15000rpm;
5.台湾圣杰16把夹臂式刀库;
6.台湾晟昌主轴电机18000rpm;
7 台湾新代数控系统SYNTEC21MA

产品特点:

零件在一次装夹后可完成钻孔,攻丝,铣削,镗孔,铰孔等工序加工,操作简单方便,可进行直线插补和圆弧插补操作,可以选配数控回转工作台,增加第四回转轴,在系统控制下,能够完成各种分度回转工作;回转工作台上可安装板,盘等其他复杂的加工零件,也可利用相配套的尾座,实现等分或不等分的孔,槽或者是连续特殊曲面的加工。该设备机电一体化程度高,具有高精度,高速度,高可靠性,特别适合大批量产品的加工。

好材、好结构、好机床

好材做好机床

机床底座,立柱,主轴箱,十字滑台,工作台等基础件均采用高强度铸铁树脂砂工艺铸造,内部金相组织稳定,结构经过动力学分析和有限元分析,确保结构更加合理,与加强筋的搭配,保证基础件的高刚性,长期的稳定性。宽实的机床底座,A字箱型腔立柱,加宽加长一体式床鞍,全支撑负荷设计,达到整体床身的最佳刚性和稳定性。

高速高精密机械主轴

a:采用台湾晟昌进口主轴电机,最大功率5.5KW,转速18000rpm;
b:采用台湾键椿高速精密主轴BT30 15000-24000rpm;
c:通过主轴和主轴电机的直接联接,大幅提高传动效率,减低传动噪音;
d:主轴和电机都利用IRD动态平衡校正,确保主轴高速运转时,避免产生共振现象,确保最佳加工光洁度和精度。

性能优精度高、运行高度稳定

X,Y,Z轴采用台湾银泰高精度的滚珠丝杆和线性导轨,进给电机均采用日本安川绝对值伺服电机,动静摩擦力很小,灵敏度高,高速震动小,低速无爬行,定位精度高,伺服性能优,精度高,运行高度稳定;

便于维护,刀具交换快速,可靠

台湾圣杰的夹臂式(飞碟式16T)16把 BT30刀库是非常稳定高效的,目前市占率较高。定位精准,刀盘就近选刀,主轴采用机械联动换刀,便于维护,刀具交换快速,可靠。刀对刀换刀时间1.2秒。

美观,安全,防漏

机床配有全封闭防护罩,美观,安全,防漏;,从前到后高倾斜度排屑,加上大流量自动冲屑装置简洁,环保,实用。后置独立式切屑槽易于添加切削液和回收切屑。

全新高速总线式系统

钻攻中心T600的CNC控制系统标准配置采用新代最新一代高速总线式系统21MA,加上大气好用的附加面板,数控系统可配置第四轴接口,实现复杂的四轴联动加工需求。也可按照客户要求配置日本三菱或日本Fanuc数控系统

采用中央集中自动注油系统

钻攻中心T600的导轨丝杆采用中央集中自动注油系统,定时定量供给各需润滑的部位所需用油,确保各点均匀润滑,有效减少了摩擦阻力,保证滚珠丝杆和导轨的使用寿命,也减少润滑油的浪费。

安全电器箱 / 不受外部干扰

钻攻中心T600电器箱的配线均符合安全规范,大电流于弱电流都分开布线,确保控制系统运转时不受外部干扰;



序号 项目 单 位 T600
1 工作台尺寸 mm 700*420
2 行程 左右(X) mm 600
前后(Y) mm 400
上下(Z) mm 450
3 工作台T型槽数-尺寸 mm 3-18-110
4 主轴鼻端面至工作台距离 mm 170-620
5 主轴中心至机身端面距离 mm 420
6 主轴转速 rpm 0-15000
7 主轴锥度 # BT-30
8 主轴功率 kw 5.5
9 X轴快速移动率 mm/min 48000
10 Y轴快速移动率 mm/min 48000
11 Z轴快速移动率 mm/min 48000
12 切削速率 mm/min 1-20000
13 三轴电机功率(X/Y/Z) kw 1.5/1.5/3.0
14 丝杆参数(X/Y/Z) mm 2816 (X/Y) 3216 (Z )/P3
15 线性导轨(X/Y/Z) mm PMI-MSA30
16 刀库形式 BT30 16把刀臂式
17 控制系统 SYNTEC 新代21MA
18 刀具重量 Kg 4
19 刀具长度 mm 170
20 最大刀径(满刀/邻空刀) mm 65/75
21 水箱容量 L 100
22 气压需求 Kg/cm² 0.6MPA
23 总耗电功率 kw 14
24 定位精度 mm ±0.005/300
25 重复精度 mm ±0.005
26 最大负重 Kg 230
27 机械重量(大约) Kg 35000
28 外形尺寸(长×宽×高) mm 1900*2400*2600
序号 类别 项目 名称 型号规格 ●为标配
1 床身 铸铁 球墨H300 T600
油路 自动 自动注油
丝杆 滚珠丝杆 台湾银泰
导轨 线性导轨 台湾银泰
主轴 台湾键椿主轴 直结式Keyturn BT30 15000rpm
2 电气 进给电机类型 日本安川YASKAWA X、Y轴绝对值1.5KW
日本安川YASKAWA Z轴绝对值3.0KW带刹车
主轴电机 台湾新代同步伺服主轴电机 SYNTEC 5.5KW 18000转
3 系统 工业系统 台湾新代 SYNTEC 21MA-SK4系统
4 换刀 气动换刀装置 台湾圣杰SANJET BT30 16把夹臂式刀库
5 外观 钣金 全防护式 米白色+黄色
6 润滑 电子注油器 RGB电动注油器 电动注油器
7 照明 长条型照明灯    日光灯
8 配件 刀柄 BT30 每台10个 赠送
嗦嘴 ER32 每台10个 赠送
十字、一字螺丝刀   每台1套 赠送
月牙扳手   每台1套  赠送
压板压规   每台1套  赠送
说明书   每台1本
9 服务 货运 省内
包装 简易包装
保修 1年
服务 上门

购买需知

1.购前服务

签订合同前,公司为客户提供各种生产工艺方案,提供相应的技术咨询、样品试样,设备选型等服务。

2.安装调试

我公司依据合同,免费在规定的时间内将设备安全运往用户指定的国内安装地点,并派技术服务工程师现场安装。在用户安装调试备件基本具备的情况下,技术服务工程师将在1-2天时间内把机器安装调试完毕供用户试用,并保证安装调试现场环境整齐、干净、有序。

3.售后培训

公司提供免费技术培训,安装调试完毕后,在买方现场或卖方国内培训维修中心对买方操作人员进行技术培训,直至操作人员达到基本正常使用该设备为止,主要的培训内容如下:
·1.常用绘图软件的使用培训
·2.开关机器操作规程培训
·3.面板及软件控制参数的意义,参数选择范围的培训
·4.机器的基本清洁处理和保养
·5.常见硬件故障处理
·6.操作中应注意的问题
