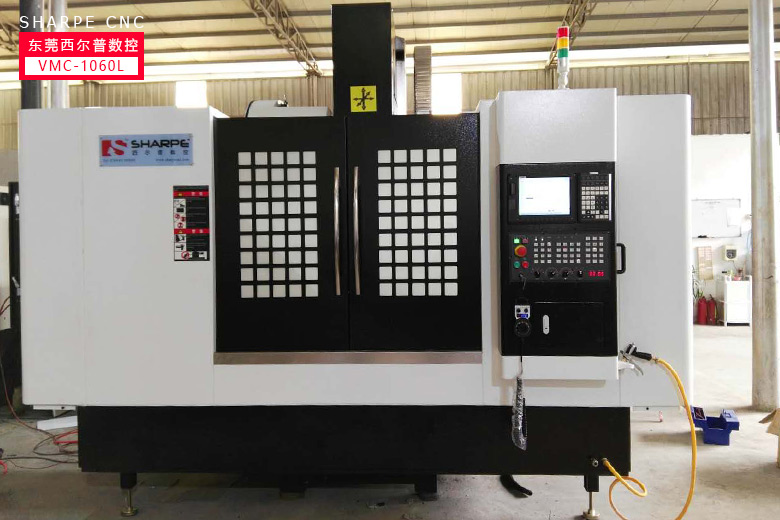

立式加工中心V1060L

立式加工中心V1060L
  • 产品型号:LSJGZX-V1060L
  • 品牌名称:西尔普
  • 包装尺寸:3200×2400×2250
  • 台面尺寸:1000×600
  • 产品单位:
  • 市场价格:马上询价

立式加工中心V1060L—高刚性、高稳定性、加工利器

VMC1060

适用范围:

立式加工中心V1060L适合大批量生产各种五金零件,零件在一次装夹后可完成钻孔,攻丝,铣削,镗孔,铰孔等工序加工,特别是在钻孔和攻丝方面有非常特出的速度和效果表现。如手机机壳的加工。

产品简介:

立式加工中心V1060L属于大型立式加工中心,其行程、工作台面积相对于小型加工中心来说是较大的,所以VMC1060加工中心价格跟小型加工中心价格差距比较大。

产品特点:

立式加工中心V1060L刀库有两种,分别是斗笠式刀库和机械手刀库。我们西尔普现在这款1060的刀库配的是24把圆盘式伺服刀库。系统选配台湾宝元6800D 四轴系统,目前我们采用的日本安川大功率伺服电机。

立式加工中心V1060L

好材做好机床

机床底座,立柱,主轴箱,十字滑台,工作台等基础件均采用高强度铸铁树脂砂工艺铸造,内部金相组织稳定,结构经过动力学分析和有限元分析,确保结构更加合理,与加强筋的搭配,保证基础件的高刚性,长期的稳定性。宽实的机床底座,A字箱型腔立柱,加宽加长一体式床鞍,全支撑负荷设计,达到整体床身的最佳刚性和稳定性。

高速高精密机械主轴

a:采用台湾晟昌进口主轴电机,最大功率5.5KW,转速18000rpm;
b:采用台湾键椿高速精密主轴BT30 15000rpm;
c:通过主轴和主轴电机的直接联接,大幅提高传动效率,减低传动噪音;
d:主轴和电机都利用IRD动态平衡校正,确保主轴高速运转时,避免产生共振现象,确保最佳加工光洁度和精度。

性能优精度高、运行高度稳定

X,Y,Z轴采用台湾银泰高精度的滚珠丝杆和线性导轨,进给电机均采用日本安川绝对值伺服电机,动静摩擦力很小,灵敏度高,高速震动小,低速无爬行,定位精度高,伺服性能优,精度高,运行高度稳定;

便于维护,刀具交换快速,可靠

台湾圣杰的夹臂式(飞碟式16T)16把 BT30刀库是非常稳定高效的,目前市占率较高。定位精准,刀盘就近选刀,主轴采用机械联动换刀,便于维护,刀具交换快速,可靠。刀对刀换刀时间1.2秒。

美观,安全,防漏

机床配有全封闭防护罩,美观,安全,防漏;,从前到后高倾斜度排屑,加上大流量自动冲屑装置简洁,环保,实用。后置独立式切屑槽易于添加切削液和回收切屑。

全新高速总线式系统

立式加工中心V1060L的CNC控制系统标准配置采用新代最新一代高速总线式系统21MA,加上大气好用的附加面板,数控系统可配置第四轴接口,实现复杂的四轴联动加工需求。也可按照客户要求配置日本三菱或日本Fanuc数控系统

采用中央集中自动注油系统

导轨丝杆采用中央集中自动注油系统,定时定量供给各需润滑的部位所需用油,确保各点均匀润滑,有效减少了摩擦阻力,保证滚珠丝杆和导轨的使用寿命,也减少润滑油的浪费。

安全电器箱 / 不受外部干扰

电器箱的配线均符合安全规范,大电流于弱电流都分开布线,确保控制系统运转时不受外部干扰;



规格/机型 单位 VMC-1060L
加工范围
 X轴行程(左右) mm 1000
 Y轴行程(前后) mm 600
 Z轴行程(上下) mm 600
主轴鼻端至工作台面距离 mm 120-720
主轴中心至立柱轨道面距离 mm 650
工作台规格
 工作台尺寸 (X 轴方向) mm 1200
 工作台尺寸 (Y 轴方向) mm 600
 工作台最大载重 kg 800
T型槽 mm 5-18-100
主轴规格
 主轴转速(皮带式) rpm 8000
主轴马力 kW 7.5-11KW
 主轴内孔锥度   BT40
进给系统
G00 快速进给 (X/Y/Z 轴) m/min 36/36/30
 G01 切削进给 mm/min 1-10000
刀库系统(OPT)
 刀库容量 pcs 斗笠式16/刀臂式24
机器尺寸
 机器长度 mm 3200
 机器宽度 mm 2400
 机器高度 mm 2250
机器重量 kg 6000
序号 品名 产地 制造商 规格型号
1 主轴 台湾 / 直径150mm.8000rpm
2 X轴滚珠丝杆 台湾 HIWIN、PMI 直径40mm/螺距12mm
3 Y轴滚珠丝杆 台湾 HIWIN、PMI 直径40mm/螺距12mm
4 Z轴滚珠丝杆 台湾 HIWIN、PMI 直径40mm/螺距12mm
5 三轴轴承 日本 NSK、NTN 丝杆斜角支撑轴承30X62
6 X线轨(滚珠 ) 台湾 力士乐 45力士乐
7 Y线轨(滚珠) 台湾 力士乐 45力士乐
8 Z线轨(滚柱) 台湾 力士乐   45力士乐
9 机身铸件 本地 / FC-300
10 自动润滑系统 台资 / YET-C2P2-3L/DT-500
11 联轴器 台湾   28GS D28*D35
12 打刀缸 台资   3500kg
13 皮帶 日本   8YU-944
14 皮帶轮 台资   8YU-48T
15 刀库 台资   圆盘式BT40-24刀
16 控制器 台湾宝元 安川 5800D
17 X/Y伺服电机 日本 安川 3.0KW
18 Z伺服电机 日本 安川 4.0KW
19 主轴电机 埃姆克 四川 7.5KW

购买需知

1.购前服务

签订合同前,公司为客户提供各种生产工艺方案,提供相应的技术咨询、样品试样,设备选型等服务。

2.安装调试

我公司依据合同,免费在规定的时间内将设备安全运往用户指定的国内安装地点,并派技术服务工程师现场安装。在用户安装调试备件基本具备的情况下,技术服务工程师将在1-2天时间内把机器安装调试完毕供用户试用,并保证安装调试现场环境整齐、干净、有序。

3.售后培训

公司提供免费技术培训,安装调试完毕后,在买方现场或卖方国内培训维修中心对买方操作人员进行技术培训,直至操作人员达到基本正常使用该设备为止,主要的培训内容如下:
·1.常用绘图软件的使用培训
·2.开关机器操作规程培训
·3.面板及软件控制参数的意义,参数选择范围的培训
·4.机器的基本清洁处理和保养
·5.常见硬件故障处理
·6.操作中应注意的问题
