立式加工中心V650L

立式加工中心
立式加工中心V650L
加工中心刀具
龙门加工中心
  • 产品型号:LSJGZX-V650L
  • 品牌名称:西尔普
  • 包装尺寸:2000×2310×2320
  • 台面尺寸:750×420
  • 产品单位:
  • 市场价格:马上询价

立式加工中心V650L—产品性价比高,设备稳定,速度快,精度高

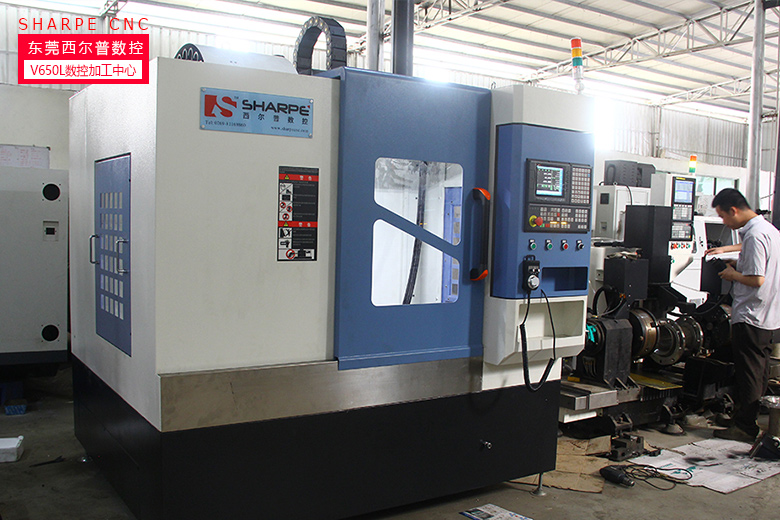

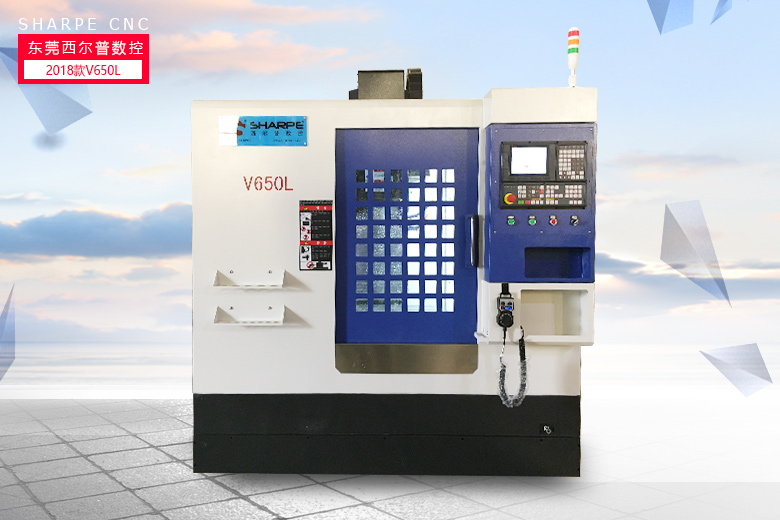

立式加工中心V650L

适用范围:

立式加工中心V650L适合批量生产加工中型五金零件,可以钻孔,攻丝,铣切。适合材料铜铝件,铸件,一般钢件的加工。也可加装西尔普数控分度头,实现4轴联动多面加工。

产品简介:

立式加工中心V650L是采用目前市场上成熟稳定的台湾宝元数控加工中心系统,并配以十六把斗笠式BT40刀库(可选配24把圆盘式BT40刀库)。产品配置较高,精度很高,稳定性很高。能较大切削产品。

产品特点:

1. 大跨距的结构设计,采用滚柱线性导轨,增加设备的刚性;
2. 改变刀库侧挂于立柱一侧的设计为由底座来支撑,减少刀库对立柱的侧向力;
3. 采用24把圣杰机械臂式刀库或16把圣杰斗笠刀库和BT40的机械主轴,有较大的切削力;
4. 核心部件都采用台湾制造的产品,台湾宝元系统,台湾丹铨主轴,台湾上银导轨;
5. 采用绝对值伺服进给驱动电机,不用行程块的传统设计,减少常见的超程报警;
6. 设备能有突出的运行稳定特性。

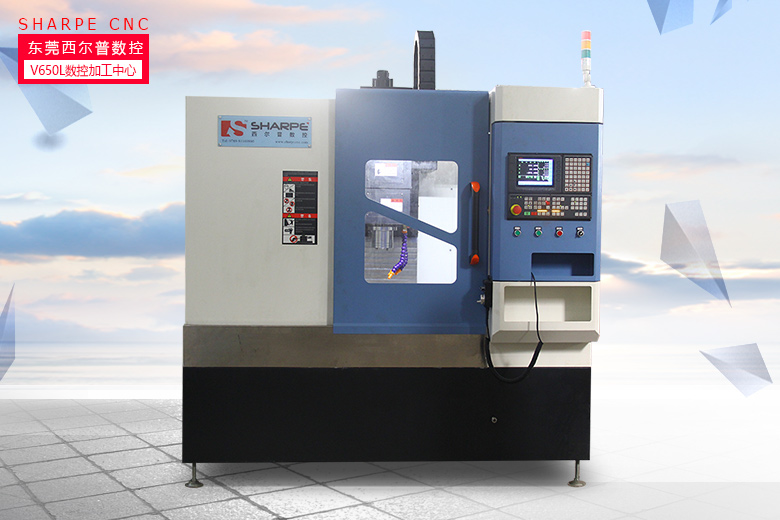

立式加工中心V650L

高精度,高品质与最佳性价比的解决方案

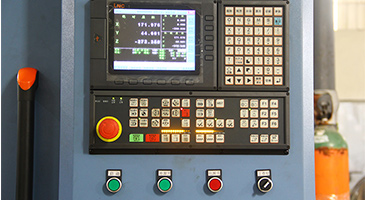

V650L采用成熟的台湾宝元数控系统LNC5800. 研华宝元CNC铣床控制器系列: 高精度,高品质与最佳性价比的解决方案!

研华宝元数控(Advantech-LNC)提供最佳的解决方案及最高性价比的精密铣床控制器,LNC系列PC-Based控制器,是研华宝元数控投入大量研发人力及严格的品质管制而获致的CNC控制器,升级更快速的运算核心,强化耐久无风扇设计,增强抗油耐尘的能力,操作简便,功能完整,稳定度高,适用于铣床产业机器及自动化机具。

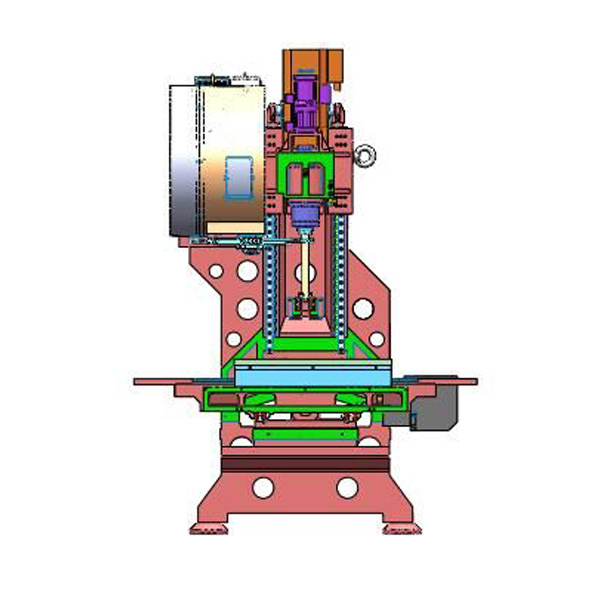

设备更加稳定可靠

V650L机床的刀库承载都不是传统的悬挂于机床立柱的结构,而是有来自地面底座来承租整个的刀库重量,这个的结构就没有了刀库的重量造成立柱的偏向力,大大减少了立柱的微变形。设备更加稳定可靠。

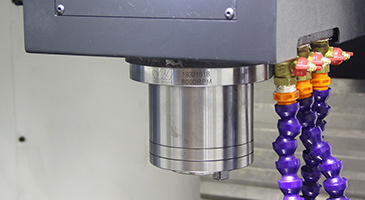

采用台湾丹铨主轴

主轴采用台湾丹铨VOLIS BT40 主轴,标准配置同步带传动的8000转精密主轴或直结式12000转精密主轴。

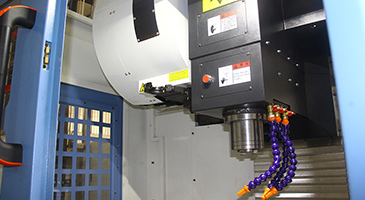

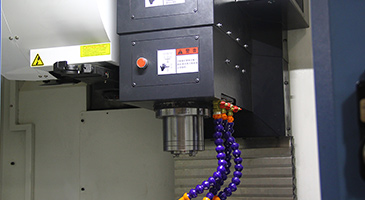

水流更集中,速度更快,冷却效果更好

另机床的冷却喷头都是装在主轴箱本体内,该设计的好处在于主轴箱体在设计加工时就有这样的设计,可防止不必要的冷却水在不必要的地方流出,水流只能从冷却水管中射出。使得水流更集中,速度更快,冷却效果更好。

全伺服总电机控制单元系统

三轴均采购伺服电机控制,Z轴为带刹车的大功率电机。

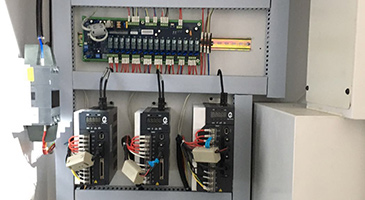

排列整齐的电控安装,方便后期的售后服务以及用户可简单方便的查询故障原因



序号 项目 参数
1 工作台面积 长(mm)X宽(mm) 750X420
2 T型槽 数量-宽(mm)-间距(mm) 3-14-140
3 X轴行程(mm)X 650
4 Y轴行程(mm)Y 400
5 Z轴行程(mm)Z 520
6 主轴端面至工作台(mm) 100-620
7 主轴中心至立柱导轨面(mm) 500
8 工作台载重(KG) 250
9 主轴转速(rpm) 8000RPM
10 主轴功率(KW) 5.5KW
11 进给电机X 轴扭矩(N.m) X 轴扭矩(N.m) 6
12 Y 轴扭矩(N.m) 6
13 Z 轴扭矩(N.m) 6
14 刀库 圆盘式或斗笠式 24把或12把
15 换刀时间   (1)斗笠式7秒 (2)圆盘式1.4秒
16 快速移动速度:X/Y/Z(mm/min)fast 24000
17 切削进给速度(mm/min) 0-10000
18 丝杆参数X/Y/Z(直径mm/螺距mm) 3210P3
19 线性导轨尺寸 X:RG30;Y:RG30  Z:RG30
20 控制系统Control system 台湾宝元 528M或选配四轴系统568M
21 机床外型尺寸 2000*2310*2320
22 机床重量 3.5T
序号 类别 项目 名称 型号规格 ●为标配
1 床身 铸铁 树脂砂铸件工艺 V650L
油路 自动 自动注油
丝杆 滚珠丝杆 P3级磨制滚珠丝杆3210
导轨 线性导轨 台湾上银滚柱导轨RG30 v
主轴 精密高速机械主轴 台湾丹铨Volis BT40,8000rpm
2 电气 进给电机类型 X,Y伺服 上海TechFul伺服电机1.8KW
Z轴伺服(刹车) 伺服刹车电机1.8KW
主轴电机 伺服主轴电机 欧姆克5.5KW 8000rpm
3 系统 工业系统 台湾宝元 LNC528MA系统
4 换刀 气动换刀装置 (斗笠、圆盘选配) 斗笠16把 圆盘24把
5 外观 钣金 半防护式 白色+黑色
6 润滑 电子注油器 RGB电动注油器 电动注油器
7 照明 长条型照明灯    LED
8 配件 刀柄 BT40 4个
        嗦嘴 ER40或ER32 (4个)
        月牙扳手   1套
    压板压规   1套
        货运 省外
包装 木架包装
保修 1年

   9 特殊要求 盔甲式护罩   三轴全部相同护罩 v



购买需知

1.购前服务

签订合同前,公司为客户提供各种生产工艺方案,提供相应的技术咨询、样品试样,设备选型等服务。

2.安装调试

我公司依据合同,免费在规定的时间内将设备安全运往用户指定的国内安装地点,并派技术服务工程师现场安装。在用户安装调试备件基本具备的情况下,技术服务工程师将在1-2天时间内把机器安装调试完毕供用户试用,并保证安装调试现场环境整齐、干净、有序。

3.售后培训

公司提供免费技术培训,安装调试完毕后,在买方现场或卖方国内培训维修中心对买方操作人员进行技术培训,直至操作人员达到基本正常使用该设备为止,主要的培训内容如下:
·1.常用绘图软件的使用培训
·2.开关机器操作规程培训
·3.面板及软件控制参数的意义,参数选择范围的培训
·4.机器的基本清洁处理和保养
·5.常见硬件故障处理
·6.操作中应注意的问题
