立式加工中心V850L-2018款

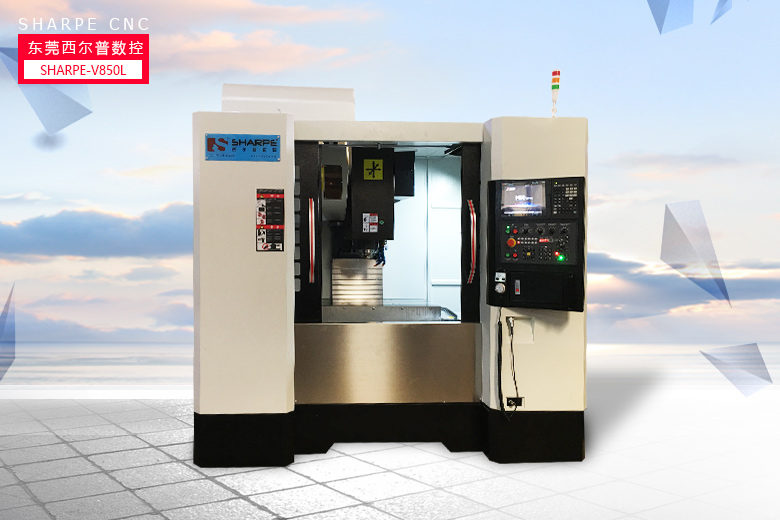

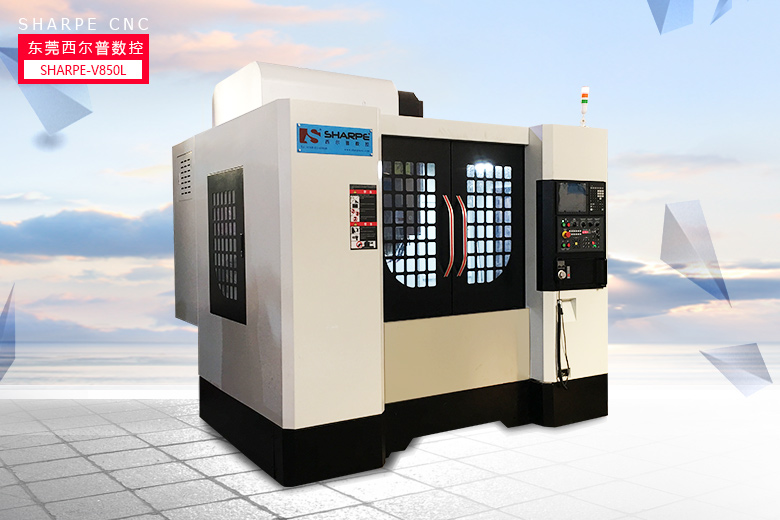

立式加工中心V850L
最新款立式加工中心V850L
  • 产品型号:LSJGZX-V850L-2018
  • 品牌名称:西尔普
  • 包装尺寸:2600×2400×2700
  • 台面尺寸:900×500
  • 产品单位:
  • 市场价格:马上询价

立式加工中心V850L—立式加工中心,龙门加工中心,850加工中心

VMC1060

适用范围:

立式加工中心V850L适合大批量生产各种五金零件,零件在一次装夹后可完成钻孔,攻丝,铣削,镗孔,铰孔等工序加工,特别是在钻孔和攻丝方面有非常特出的速度和效果表现。如手机机壳的加工。

产品简介:

立式加工中心V850L属于大型立式加工中心,其行程、工作台面积相对于小型加工中心来说是较大的,所以立式加工中心V850L价格跟小型加工中心价格差距比较大。

产品特点:

立式加工中心V850L刀库有两种,分别是斗笠式刀库和机械手刀库。我们西尔普现在这款850L的刀库配的是24把圆盘式伺服刀库。系统选配台湾宝元6800D 四轴系统,也可选配日本三菱M80系统。目前我们采用的日本安川大功率伺服电机或日本三菱配套的电机。

好材、好结构、好机床

好材做好机床

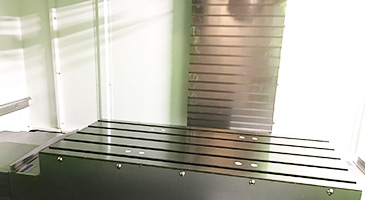

机床底座,立柱,主轴箱,十字滑台,工作台等基础件均采用高强度铸铁树脂砂工艺铸造,内部金相组织稳定,结构经过动力学分析和有限元分析,确保结构更加合理,与加强筋的搭配,保证基础件的高刚性,长期的稳定性。宽实的机床底座,A字箱型腔立柱,加宽加长一体式床鞍,全支撑负荷设计,达到整体床身的最佳刚性和稳定性。

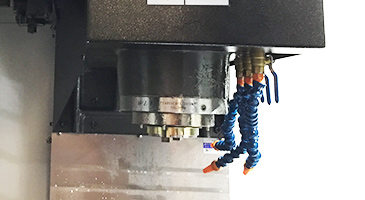

高速高精密机械主轴

a:采用日本三菱7.5KW主轴电机
b:采用台湾惟隆主轴精密主轴BT40 10000rpm;
c:通过主轴和主轴电机的直接联接,大幅提高传动效率,减低传动噪音;
d:主轴和电机都利用IRD动态平衡校正,确保主轴高速运转时,避免产生共振现象,确保最佳加工光洁度和精度。

性能优精度高、运行高度稳定

X,Y,Z轴采用台湾银泰高精度的滚珠丝杆和线性导轨,进给电机均采用日本三菱绝对值伺服电机,动静摩擦力很小,灵敏度高,高速震动小,低速无爬行,定位精度高,伺服性能优,精度高,运行高度稳定;

便于维护,刀具交换快速,可靠

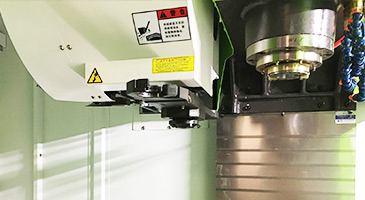

台湾圣杰的圆盘式24把 BT40刀库是非常稳定高效的,目前市占率较高。定位精准,刀盘就近选刀,主轴采用机械联动换刀,便于维护,刀具交换快速,可靠。刀对刀换刀时间1.2秒。

立式加工中心V850L-刀库

美观,安全,防漏

机床配有全封闭防护罩,美观,安全,防漏;,从前到后高倾斜度排屑,加上大流量自动冲屑装置简洁,环保,实用。后置独立式切屑槽易于添加切削液和回收切屑。

全新高速总线式系统

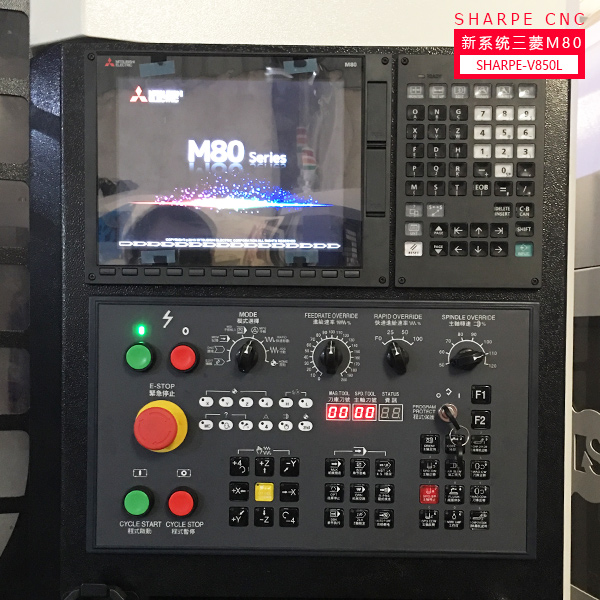

CNC控制系统标准配置采用台湾宝元6800D系统,加上大气好用的附加面板,数控系统可配置第四轴接口,实现复杂的四轴联动加工需求。也可按照客户要求配置日本三菱或日本Fanuc数控系统

采用中央集中自动注油系统

立式加工中心V850L的导轨丝杆采用中央集中自动注油系统,定时定量供给各需润滑的部位所需用油,确保各点均匀润滑,有效减少了摩擦阻力,保证滚珠丝杆和导轨的使用寿命,也减少润滑油的浪费。

安全电器箱 / 不受外部干扰

立式加工中心V850L电器箱的配线均符合安全规范,大电流于弱电流都分开布线,确保控制系统运转时不受外部干扰;



项  目 参  数 单 位
工作台 工作台尺寸 1000*500 mm
允许最大荷重 500 kg
T型槽尺寸 5*18 (100间距) mm
加工范围 工作台最大行程:X轴 800 mm
鞍座最大行程 :Y轴 500 mm
主轴最大行程 :Z轴 500 mm
主轴端面至工作台面距离 110-610 mm
主轴中心至立柱距离 540 mm
主轴 主轴形式 直连式/皮带头 -
锥孔 BT40 -
转数 10000/12000/15000/ rpm
进  给 切削进给速度范围 5-10000 mm/min
快速移动 X轴 42 m/min
Y轴 42
Z轴 42
刀 库 刀库容量 24T mm
刀具最大直径(相邻空位) 80 mm
刀具最大长度 350 mm
刀具最大重量 8 kg
换刀时间(临近刀) 1.6 Sec
电气 主轴电机功率 7.5/8000 kw/rpm
X/Y轴进给电机 2 kw/rpm
Z轴进给电机 3 kw/rpm
定位精度      XYZ三轴 ±0.005/300 mm
重复定位精度  XYZ三轴 ±0.003/300 mm
所需气压 6-7 kgf/cm2
所需气体流量 0.15 m³/min
主机重量 5500 kg
机床外观尺寸 2.6*2.4*2.7 m
序号 类别 项目 名称 型号规格 ●为标配
1 床身 铸铁 树脂砂铸件工艺 HT250
油路 河谷 自动注油
丝杆 台湾上银滚珠丝杆 C3级磨制滚珠丝杆3616
导轨 台湾上银线性导轨 X,Y,Z:HG35
主轴 台湾惟隆机械主轴 BT40-10000rpm
2 电气 进给电机类型 X,Y伺服 三菱2.0KW
Z轴伺服(刹车) 三菱3.0KW
主轴电机 伺服主轴电机 三菱8000rpm7.5KW 选配项
3 系统 工业系统 日本三菱 M80
4 换刀 气动换刀装置 台湾岡田圆盘式 BT40 24把刀
5 外观 钣金 全防护式    米白色+绿色+灰黑色
6 润滑 电子注油器 RGB电动注油器 电动注油器
7 照明 长条型照明灯    LED
8 油冷机   雷德工业 1HP/220V 选配项
9 配件 刀柄 BT40 10个 赠送
嗦嘴 ER32 10个 赠送
月牙扳手   1套  赠送
压板压规   1套  赠送
锁刀架   1个 赠送
说明书   1套 赠送
10 服务 货运 省外(内)
包装 木架包装
保修 1年
培训 上门

购买需知

1.购前服务

签订合同前,公司为客户提供各种生产工艺方案,提供相应的技术咨询、样品试样,设备选型等服务。

2.安装调试

我公司依据合同,免费在规定的时间内将设备安全运往用户指定的国内安装地点,并派技术服务工程师现场安装。在用户安装调试备件基本具备的情况下,技术服务工程师将在1-2天时间内把机器安装调试完毕供用户试用,并保证安装调试现场环境整齐、干净、有序。

3.售后培训

公司提供免费技术培训,安装调试完毕后,在买方现场或卖方国内培训维修中心对买方操作人员进行技术培训,直至操作人员达到基本正常使用该设备为止,主要的培训内容如下:
·1.常用绘图软件的使用培训
·2.开关机器操作规程培训
·3.面板及软件控制参数的意义,参数选择范围的培训
·4.机器的基本清洁处理和保养
·5.常见硬件故障处理
·6.操作中应注意的问题
