V850L

  • 产品型号:V850L
  • 品牌名称:西尔普
  • 包装尺寸:850×800×750
  • 台面尺寸:1000*700
  • 产品单位:
  • 市场价格:马上询价

V850L—高刚性、高稳定性、加工利器

VMC1060

适用范围:

适合大批量生产各种五金零件,零件在一次装夹后可完成钻孔,攻丝,铣削,镗孔,铰孔等工序加工,特别是在钻孔和攻丝方面有非常特出的速度和效果表现。如手机机壳的加工。

产品简介:

V850L加工中心属于大型立式加工中心,其行程、工作台面积相对于小型加工中心来说是较大的,所以VMC1060加工中心价格跟小型加工中心价格差距比较大。

产品特点:

V850L加工中心刀库有两种,分别是斗笠式刀库和机械手刀库。我们西尔普现在这款850L的刀库配的是24把圆盘式伺服刀库系统选配台湾宝元6800D 四轴系统,目前我们采用的日本安川大功率伺服电机。

好材、好结构、好机床

好材做好机床

机床底座,立柱,主轴箱,十字滑台,工作台等基础件均采用高强度铸铁树脂砂工艺铸造,内部金相组织稳定,结构经过动力学分析和有限元分析,确保结构更加合理,与加强筋的搭配,保证基础件的高刚性,长期的稳定性。宽实的机床底座,A字箱型腔立柱,加宽加长一体式床鞍,全支撑负荷设计,达到整体床身的最佳刚性和稳定性。

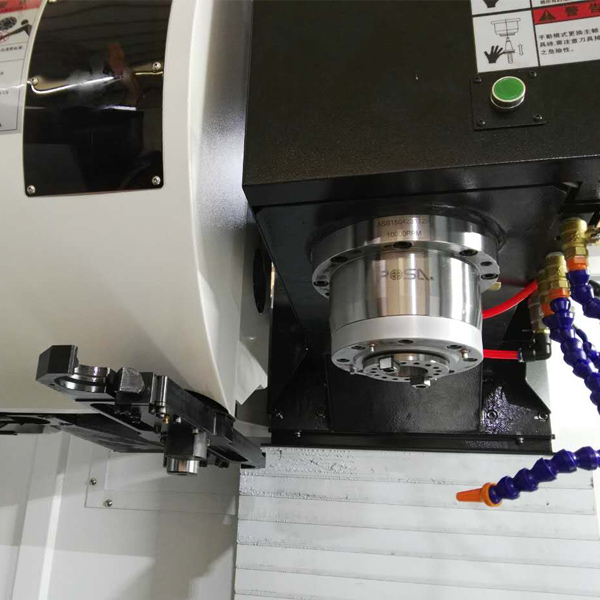

高速高精密机械主轴

a:采用台湾晟昌进口主轴电机,最大功率5.5KW,转速18000rpm;
b:采用台湾键椿高速精密主轴BT30 15000rpm;
c:通过主轴和主轴电机的直接联接,大幅提高传动效率,减低传动噪音;
d:主轴和电机都利用IRD动态平衡校正,确保主轴高速运转时,避免产生共振现象,确保最佳加工光洁度和精度。

性能优精度高、运行高度稳定

X,Y,Z轴采用台湾银泰高精度的滚珠丝杆和线性导轨,进给电机均采用日本安川绝对值伺服电机,动静摩擦力很小,灵敏度高,高速震动小,低速无爬行,定位精度高,伺服性能优,精度高,运行高度稳定;

便于维护,刀具交换快速,可靠

台湾圣杰的夹臂式(飞碟式16T)16把 BT30刀库是非常稳定高效的,目前市占率较高。定位精准,刀盘就近选刀,主轴采用机械联动换刀,便于维护,刀具交换快速,可靠。刀对刀换刀时间1.2秒。

美观,安全,防漏

机床配有全封闭防护罩,美观,安全,防漏;,从前到后高倾斜度排屑,加上大流量自动冲屑装置简洁,环保,实用。后置独立式切屑槽易于添加切削液和回收切屑。

全新高速总线式系统

CNC控制系统标准配置采用新代最新一代高速总线式系统21MA,加上大气好用的附加面板,数控系统可配置第四轴接口,实现复杂的四轴联动加工需求。也可按照客户要求配置日本三菱或日本Fanuc数控系统

采用中央集中自动注油系统

导轨丝杆采用中央集中自动注油系统,定时定量供给各需润滑的部位所需用油,确保各点均匀润滑,有效减少了摩擦阻力,保证滚珠丝杆和导轨的使用寿命,也减少润滑油的浪费。

安全电器箱 / 不受外部干扰

电器箱的配线均符合安全规范,大电流于弱电流都分开布线,确保控制系统运转时不受外部干扰;









工作台

工作台尺寸

1000*500

mm

允许最大荷重

500

kg

T型槽尺寸

5*18 (102间距)

mm

加工范围

工作台最大行程:X轴

800

mm

鞍座最大行程 :Y轴

500

mm

主轴最大行程 :Z轴

500(极限行程550)

mm

主轴端面至工作台面距离

70-630

mm

主轴中心至立柱距离

550

mm

主轴

主轴形式

直连式/皮带头

-

锥孔

BT40-140

-

转数

10000/12000

rpm



切削进给速度范围

5-10000

mm/min

快速移动

X轴

48

m/min

Y轴

48

Z轴

48

刀 库

刀库容量

24T

mm

刀具最大直径(相邻空位)

80

mm

刀具最大长度

350

mm

刀具最大重量

8

kg

换刀时间(临近刀)

1.6

Sec

电气

主轴电机功率

7.5/8000

kw/rpm

X/Y轴进给电机

3.9

kw/rpm

Z轴进给电机

5.9

kw/rpm

定位精度      XYZ三轴

±0.005/300

mm

重复定位精度  XYZ三轴

±0.003/300

mm

所需气压

6-7

kgf/cm2

所需气体流量

0.15

m³/min

主机重量

5500

kg

机床外观尺寸

2.6*2.4*2.7

m

序号

部件名称

数量

单位

生产厂家

规  格

备  注

1

主轴

1

台湾健椿

BT40-8000/12000

可选

2

丝杠轴承

6

FAG/BSB

BSB2562



3

滚珠丝杠

3

HIWIN

R36-16T5-FSC

C3级

4

联轴器

3

润德

随电机配



5

直线导轨

3

台湾HIWIN

RGW35CC

P级

6

刀库

1

台湾岡田、圣杰

BT40-24T

客户选配

7

系统

1

台湾新代/三菱

22MA/ M80

客户选配

8

电机

4

日本新代/三菱



客户选配

9

润滑系统

1

河谷

3L



10

伸缩护罩

3

鸿旺/爱派尔

VMC-V8



购买需知

1.购前服务

签订合同前,公司为客户提供各种生产工艺方案,提供相应的技术咨询、样品试样,设备选型等服务。

2.安装调试

我公司依据合同,免费在规定的时间内将设备安全运往用户指定的国内安装地点,并派技术服务工程师现场安装。在用户安装调试备件基本具备的情况下,技术服务工程师将在1-2天时间内把机器安装调试完毕供用户试用,并保证安装调试现场环境整齐、干净、有序。

3.售后培训

公司提供免费技术培训,安装调试完毕后,在买方现场或卖方国内培训维修中心对买方操作人员进行技术培训,直至操作人员达到基本正常使用该设备为止,主要的培训内容如下:
·1.常用绘图软件的使用培训
·2.开关机器操作规程培训
·3.面板及软件控制参数的意义,参数选择范围的培训
·4.机器的基本清洁处理和保养
·5.常见硬件故障处理
·6.操作中应注意的问题
