小型加工中心

小型加工中心,小型加工设备,小型机模加工设备,加工中心厂家

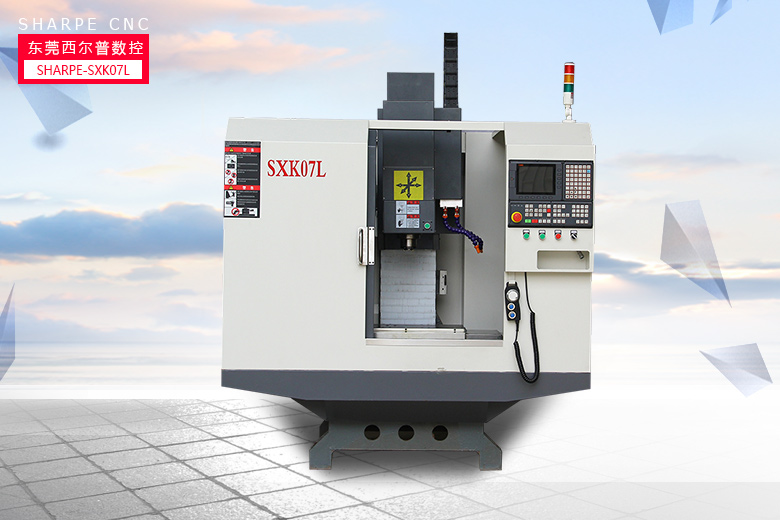

小型加工中心SXK07L

  • 产品型号:XXJGZX-SXK07L
  • 品牌名称:西尔普
  • 包装尺寸:1750×1485×2040
  • 台面尺寸:600*300
  • 产品单位:
  • 市场价格:马上询价

小型加工中心SXK07L—小型加工中心,加工中心厂家,小型机模加工设备,小型加工设备

适用范围:

小型加工中心SXK07L适合批量生产加工中型五金零件,可以钻孔,攻丝,铣切。适合材料铜铝件,铸件,一般钢件的加工。也可加装西尔普数控分度头,实现4轴联动多面加工。

产品简介:

小型加工中心SXK07L是采用目前市场上成熟稳定的台湾宝元数控加工中心系统,并配以十二把斗笠式BT30刀库。产品配置较高,精度高,稳定性很高

产品特点:

1. 大跨距设计增加整体设备的刚性;
2. 采用台湾上银的大负荷精密导轨,台湾宝元数控系统。
3. 采用十二把刀库;
4. 丝杆采用3210型大尺寸丝杆,增加整体的设备精度和切削力;
5. 主轴采用德国技术MK的大扭力伺服电机;

小型加工中心SXK07L

好材做好机床

小型加工中心SXK07L的机床底座,立柱,主轴箱,十字滑台,工作台等基础件均采用高强度铸铁树脂砂工艺铸造,内部金相组织稳定,结构经过动力学分析和有限元分析,确保结构更加合理,与加强筋的搭配,保证基础件的高刚性,长期的稳定性。宽实的机床底座,A字箱型腔立柱,加宽加长一体式床鞍,全支撑负荷设计,达到整体床身的最佳刚性和稳定性。

高速高精密机械主轴

a:采用台湾晟昌进口主轴电机,最大功率5.5KW,转速18000rpm;
b:采用台湾键椿高速精密主轴BT30 15000rpm;
c:通过主轴和主轴电机的直接联接,大幅提高传动效率,减低传动噪音;
d:主轴和电机都利用IRD动态平衡校正,确保主轴高速运转时,避免产生共振现象,确保最佳加工光洁度和精度。

性能优精度高、运行高度稳定

X,Y,Z轴采用台湾银泰高精度的滚珠丝杆和线性导轨,进给电机均采用日本安川绝对值伺服电机,动静摩擦力很小,灵敏度高,高速震动小,低速无爬行,定位精度高,伺服性能优,精度高,运行高度稳定;

便于维护,刀具交换快速,可靠

小型加工中心SXK07L采用台湾圣杰的夹臂式(飞碟式16T)16把 BT30刀库是非常稳定高效的,目前市占率较高。定位精准,刀盘就近选刀,主轴采用机械联动换刀,便于维护,刀具交换快速,可靠。刀对刀换刀时间1.2秒。

美观,安全,防漏

小型加工中心SXK07L的机床配有全封闭防护罩,美观,安全,防漏;,从前到后高倾斜度排屑,加上大流量自动冲屑装置简洁,环保,实用。后置独立式切屑槽易于添加切削液和回收切屑。

全新高速总线式系统

CNC控制系统标准配置采用新代最新一代高速总线式系统21MA,加上大气好用的附加面板,数控系统可配置第四轴接口,实现复杂的四轴联动加工需求。也可按照客户要求配置日本三菱或日本Fanuc数控系统

采用中央集中自动注油系统

导轨丝杆采用中央集中自动注油系统,定时定量供给各需润滑的部位所需用油,确保各点均匀润滑,有效减少了摩擦阻力,保证滚珠丝杆和导轨的使用寿命,也减少润滑油的浪费。

安全电器箱 / 不受外部干扰

电器箱的配线均符合安全规范,大电流于弱电流都分开布线,确保控制系统运转时不受外部干扰;

机型 Model 三轴加工中心:SXK07L 和 四轴加工中心:SXK07L+4
CNC控制系统 台湾宝元 LNC528MA (SXK07L)
CNC Controller LNC  LNC568MA (SXK07L+4)
移动量 Movement X,Y, Z轴行程(mm)/X,Y, Z axis 500/300/500
主轴端面至工作台(mm)/Table to spindle nose 50-550
主轴中心至立柱导轨面(mm)/Column to spindle nose 330
工作台 table 工作台面积 长(mm)X宽(mm) 600x300
T型槽 数量-宽-间距/T slot (mm) 3-12-63
工作台最大负荷/Max loading (kg) 150
主轴 Spindle 主轴转速/Spindle speed (rpm) 10000RPM
主轴椎孔/Tapered hole BT30
伺服马达/Servo motors 主轴马达/Spindle motor (kw) 3.7
X, Y 轴/X, Y axis(kw) 1.5/1.5
Z 轴/Z axis(kw) 1.5 (+brake)
进给速度/Feed rate 快速移动速度/Fast moving:X/Y/Z(mm/min) 20X20X20
切削进给速度/Cutting feed(mm/min) 10000
刀库装置/ATC unit 斗笠式/Turntable style  12把
换刀时间/Tool change time 4”
刀柄规格/Tool shank type BT30
导轨丝杆/Linear guide& Ballscrew 丝杆/Ballscrew: X/Y/Z(直径mm/螺距mm) 2505P3
             线性导轨尺寸  HGW25
定位精度/Positon accuracy 重复定位精度/repeatability (mm) +-0.005
定位精度/Position accuracy (mm) +-0.01
数控分度头/Dividing head A 轴电机/A axis motor(kw) 0.75
转速/Dividing speed (rpm) 60
间隙/Clearance 0 (Zero)
电源/Power supply 电源/Power supply AC380v+-10%,50Hz+-1Hz
电源容量/Power capacity 8.2kVA

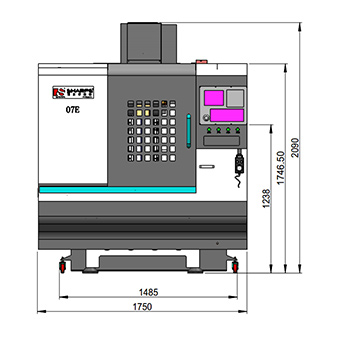

机床外型尺寸/Dimension 长x宽x高/LxWxH (mm) 1750x1485x2040
机床重量/Gross weight (kg) 1850
机型 Model 三轴加工中心:SXK07L 和 四轴加工中心:SXK07L+4
床身 Bed structure 树脂砂铸铁 Iron casting with resin sand SXK07
滚珠丝杆 Ballscrews Rank P3
线性导轨 Linear guide Hiwin H25
精密机械主轴 Precise spindle HGE BT30 10000rpm
刀库 Magazine tool 台湾祥绽斗笠式12把刀库
电气 Electric 控制系统 Control system 台湾宝元LNC528MA 或LNC568MA
主轴电机 Spindle motor MK 3.7KW 或Medrol 3.7KW
X,Y轴伺服电机 Server motor Techfull 1.8KW
Z 轴刹车伺服电机 server motor Techfull 1.8KW with brake
气动打缸刀 Power draw bar 台湾协清
报警灯 Alarm light LED 三色报警灯
数控分度头/Dividing head 精密数控分度头 Dividing head 西尔普W100或W160型
润滑系统 Lubrication 自动注油器 Pressurized lubrication system RGB自动注油器
油路接口 Lubrication coonector 台湾黄金甲
冷却系统 Cooling system 水泵 Water pump 扬程25米
水箱 Water tank 双接屑盘后置式水箱
喷嘴 Nozzle 双竹节式
照明 Lighting 长条形照明灯 Long bar light LED长条形高亮度照明灯
外观钣金 Sheet metal 全封闭烤漆式钣金 Sheet metal 全封闭烤漆式
护罩 Shield 专业不锈钢护罩
配件  Accessories 刀柄 Tool holder  12把BT30(规格自选)
ER筒夹 ER collet 12个ER筒夹(规格自选)
维修服务 Maintenance service 上门培训 Training
终身维护,一年免费 Maintain
包装 Packing 珠三角内 专车送货到厂门口
珠三角外 木箱包装,物流公司送货

购买需知

1.购前服务

签订合同前,公司为客户提供各种生产工艺方案,提供相应的技术咨询、样品试样,设备选型等服务。

2.安装调试

我公司依据合同,免费在规定的时间内将设备安全运往用户指定的国内安装地点,并派技术服务工程师现场安装。在用户安装调试备件基本具备的情况下,技术服务工程师将在1-2天时间内把机器安装调试完毕供用户试用,并保证安装调试现场环境整齐、干净、有序。

3.售后培训

公司提供免费技术培训,安装调试完毕后,在买方现场或卖方国内培训维修中心对买方操作人员进行技术培训,直至操作人员达到基本正常使用该设备为止,主要的培训内容如下:
·1.常用绘图软件的使用培训
·2.开关机器操作规程培训
·3.面板及软件控制参数的意义,参数选择范围的培训
·4.机器的基本清洁处理和保养
·5.常见硬件故障处理
·6.操作中应注意的问题
